Bufor ciepła: Szeregowo czy równolegle? Wybierz mądrze!

Dobór sposobu wpięcia bufora decyduje nie tylko o wygodzie pracy kotła, ale też o sprawności, bezpieczeństwie i stabilności całej instalacji. W praktyce nie chodzi o sam zbiornik, lecz o to, czy ma on przede wszystkim magazynować nadwyżkę ciepła, czy również rozdzielać hydraulikę między źródłem a obiegami grzewczymi. Poniżej rozkładam to na proste kryteria i pokazuję, kiedy lepszy będzie układ szeregowy, a kiedy równoległy.

Od tej decyzji wszystko się zaczyna

Ja zaczynam od jednego pytania: czy bufor ma być tylko akumulatorem ciepła, czy także sprzęgłem hydraulicznym. Akumulator przechowuje nadwyżkę energii, a sprzęgło pozwala źródłu ciepła i odbiornikom pracować bardziej niezależnie. To właśnie ta różnica przesądza o tym, czy mówimy o układzie szeregowym, czy równoległym.

Żeby to było czytelne, warto rozdzielić pojęcia. Zasilanie to gorąca woda wychodząca z kotła, a powrót to chłodniejsza woda wracająca do źródła. W układzie szeregowym bufor leży na tej samej drodze przepływu, natomiast w równoległym staje się osobnym węzłem, przez który instalacja jest dzielona na strony źródła i odbioru.

Z tej różnicy wynika reszta decyzji, więc najpierw rozdzielam funkcję bufora, a dopiero potem patrzę na średnice rur i automatykę. Dzięki temu łatwiej uniknąć schematu, który wygląda poprawnie na papierze, ale w praktyce pracuje nerwowo. Następny krok to spojrzenie na układ szeregowy bez uproszczeń.

Co daje układ szeregowy w praktyce

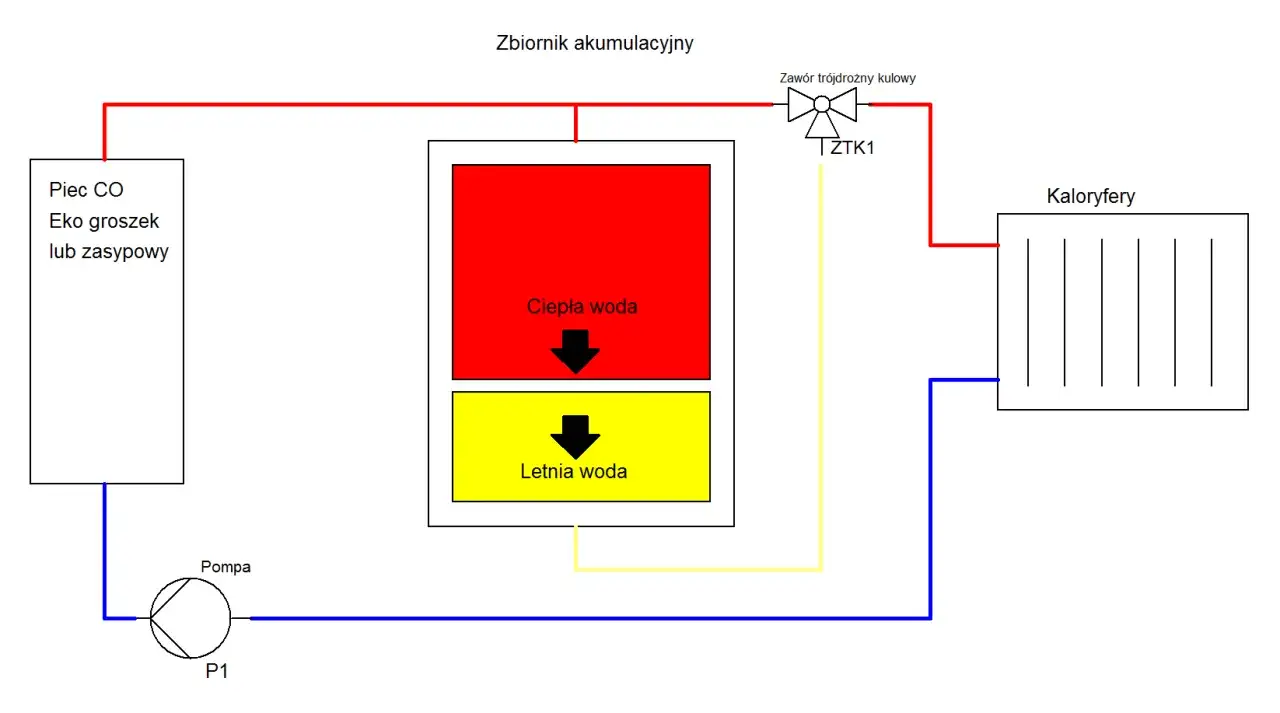

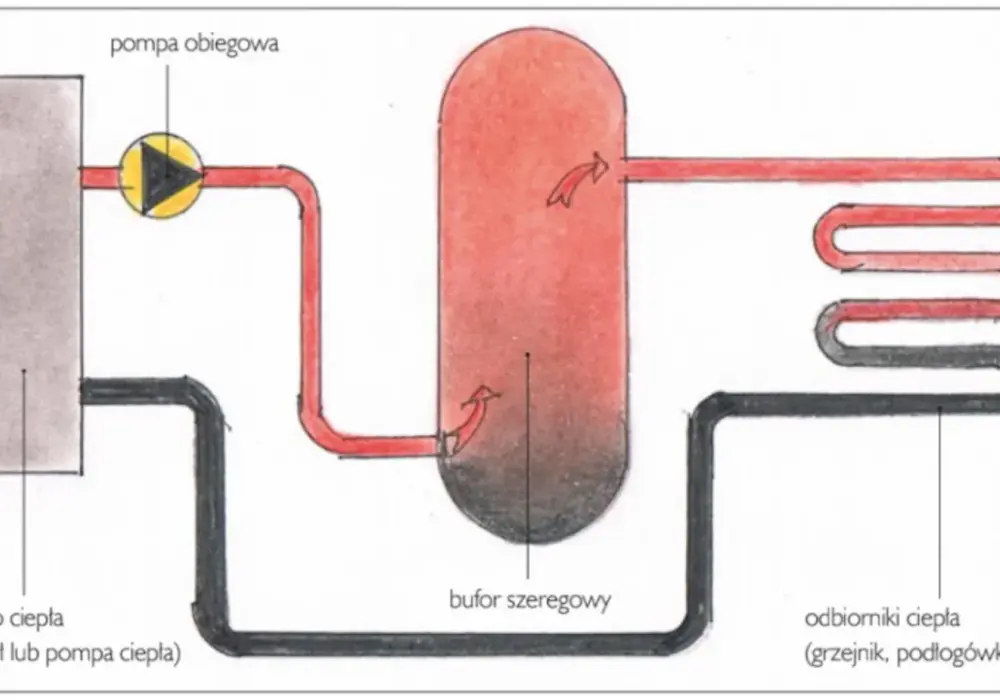

W układzie szeregowym bufor jest włączony w linię przepływu, więc woda przechodzi przez niego po drodze z kotła do instalacji albo z instalacji do źródła ciepła. To rozwiązanie traktuję jako najprostsze, gdy instalacja ma jeden główny obieg i nie wymaga rozdzielenia hydraulicznego. Jego największą zaletą jest prostota: mniej elementów, mniej miejsc do regulacji i mniejsze ryzyko, że ktoś rozjedzie bilans przepływów przy uruchomieniu.

Taki schemat dobrze pasuje do sytuacji, w której kocioł pracuje z pełną mocą, a bufor ma przejąć nadwyżkę energii i oddać ją później do domu. To szczególnie sensowne przy kotłach na paliwo stałe, bo tam źródło ciepła rzadko lubi pracować „na pół gwizdka”. Z punktu widzenia użytkownika oznacza to spokojniejsze spalanie, mniej dławienia paleniska i mniejsze ryzyko, że ciepło zostanie zmarnowane na przegrzewanie kotłowni.

• Największy plus to prosty układ hydrauliczny.
• Drugi plus to brak potrzeby budowania z bufora centralnego rozdzielacza dla kilku stref.
• Trzeci plus to mniejsze ryzyko błędów przy uruchomieniu.
• Ograniczenie jest równie ważne: źródło i odbiorniki nie pracują niezależnie.

Warto też pamiętać o by-passie, czyli obejściu upustowym, gdy instalacja może się zamykać na zaworach termostatycznych albo siłownikach. Bez takiego zabezpieczenia przepływ potrafi spaść za mocno i kocioł zaczyna pracować w warunkach, których nie lubi. Jeżeli jednak instalacja ma więcej niż jedną strefę grzewczą, prosty szereg przestaje być wystarczający i wtedy sens ma układ równoległy.

Kiedy równoległe wpięcie ma przewagę

Układ równoległy wybieram wtedy, gdy bufor ma nie tylko magazynować energię, ale też rozdzielać hydraulicznie obieg źródła i obieg odbiorników. W praktyce działa to jak węzeł pośredni: kocioł może ładować bufor, a instalacja może pobierać z niego ciepło w innym tempie. To bardzo przydatne przy instalacjach z kilkoma obiegami, bo każda strona może mieć własną pompę i własny sposób sterowania.

Najczęściej widzę to w układach mieszanych, gdzie są na przykład grzejniki, podłogówka i jeszcze zasobnik c.w.u. Do tego dochodzą różne temperatury zasilania, a czasem także źródła o odmiennym charakterze pracy. Wtedy bufor równoległy z dodatkowymi króćcami w środkowej części zbiornika pozwala lepiej rozdzielić warstwy temperatury i nie mieszać wszystkiego w jedną masę wody.

Ten wariant ma jednak swoją cenę. Potrzeba zwykle więcej elementów wykonawczych, więcej miejsca i dokładniejszego zrównoważenia przepływów. Jeżeli instalator potraktuje równoległe wpięcie jak magiczne rozwiązanie na każdy problem, efekt bywa odwrotny: większe straty, gorsza regulacja i niepotrzebne mieszanie wody w buforze. Przy rozbudowanych kotłowniach przydaje się też układ Tichelmanna, bo pomaga wyrównać opory przepływu przy kilku zbiornikach.

• Największa zaleta to hydrauliczne odseparowanie obiegów.
• Najlepszy scenariusz to kilka stref lub różne temperatury pracy.
• Plus praktyczny to łatwiejsze sterowanie rozbudowaną kotłownią.
• Minus to większa złożoność i wyższa wrażliwość na błędy regulacji.

Z takiego układu korzystam wtedy, gdy prosty magazyn ciepła to za mało i instalacja wymaga również porządku w hydraulice. Ale przy kotłach na paliwo stałe jest jeszcze jeden ważny filtr, który często decyduje o wszystkim wcześniej niż sam schemat podłączenia.

Kotły na paliwo stałe zmieniają zasady gry

Jak wynika z Dziennika Ustaw, kotły na paliwo stałe z ręcznym zasypem powinny być eksploatowane ze zbiornikiem akumulacyjnym, a jego minimalną bezpieczną pojemność wyznacza norma PN-EN 303-5. To ważne, bo przy takim źródle ciepła bufor nie jest dekoracją instalacji, tylko elementem, który pozwala wykorzystać pełny załadunek paliwa i nie marnować nadmiaru energii.

Właśnie dlatego kotły zgazowujące drewno bardzo często pracują z buforem z definicji, a nie z przyzwyczajenia instalatora. Kocioł tego typu lubi pracę w wysokiej temperaturze i przy stabilnym odbiorze mocy. Jeśli nie ma gdzie odłożyć nadwyżki ciepła, pojawiają się typowe kłopoty: przegrzewanie, dławienie spalania, osady smołowe i gorsza sprawność.

W praktyce przy takich urządzeniach bufor bywa liczony już w setkach litrów, a w większych instalacjach w tysiącach litrów. Dla mnie to czytelny sygnał, że pytanie nie brzmi „czy w ogóle bufor”, tylko „jak go wpiąć i jaką funkcję ma pełnić”. Przy prostym kotle na drewno z jednym obiegiem najczęściej wygrywa szereg. Przy bardziej rozbudowanej kotłowni, zwłaszcza z kilkoma strefami i różnymi temperaturami, sens rośnie po stronie układu równoległego.

• Bufor stabilizuje spalanie, bo odbiera nadwyżkę ciepła zamiast pozwolić kotłowi się dławić.
• Pomaga chronić kocioł przed kondensacją i smołowaniem, czyli odkładaniem się lepkich osadów ze zbyt chłodnych spalin.
• Zmniejsza liczbę rozpaleń i poprawia komfort obsługi.
• W kotłach ręcznie zasypywanych jest zwykle elementem obowiązkowym lub bardzo mocno zalecanym.

To prowadzi do praktycznego wniosku: przy kotłach stałopalnych najpierw sprawdzam wymagania źródła ciepła, a dopiero później wybieram układ podłączenia. Gdy ten etap jest pominięty, nawet dobry zbiornik nie pomoże, bo problemy zaczynają się znacznie wcześniej.

Najczęstsze błędy przy doborze i montażu

Najbardziej kosztowne pomyłki nie wynikają z samego wyboru „szeregowo albo równolegle”, tylko z niedopasowania schematu do reszty kotłowni. Poniżej mam listę błędów, które widzę najczęściej i które naprawdę psują efekt końcowy.

• Dobór układu bez policzenia obiegów. Jeśli instalacja ma grzejniki, podłogówkę i zasobnik c.w.u., jeden prosty schemat bywa za ubogi.
• Zbyt mały bufor. Przy kotle stałopalnym mały zbiornik szybko się nasyca i przestaje spełniać swoją rolę.
• Brak by-passu lub minimalnego przepływu. To częsty problem w układach szeregowych z zaworami termostatycznymi i siłownikami.
• Mylenie sprzęgła hydraulicznego z akumulacją. Równoległe wpięcie pomaga w rozdziale przepływów, ale nie zastąpi sensownego doboru pojemności.
• Łączenie kilku źródeł bez uwzględnienia temperatury każdego z nich. Wtedy łatwo o błędy w warstwowaniu ciepła.
• Pomijanie zabezpieczeń kotła stałopalnego. Zawór schładzający, grupa bezpieczeństwa i poprawna automatyka nie są dodatkiem „na wszelki wypadek”.

Do tego dochodzi jeszcze jeden detal, który często bywa lekceważony: każdy bufor wprowadza określony sposób przepływu, a więc wymaga porządnego odpowietrzenia, wyważenia i sensownego umiejscowienia pomp. Gdy te elementy są przypadkowe, instalacja zaczyna pracować głośno, nierówno i mniej ekonomicznie. Kiedy te błędy są wyeliminowane, wybór schematu robi się znacznie prostszy.

Jak wybieram schemat bez zgadywania

Gdy mam zaprojektować lub ocenić kotłownię, zamykam decyzję w trzech pytaniach: ile jest obiegów, czy mają różne temperatury i czy źródło ciepła potrzebuje stabilnego miejsca na nadwyżkę energii. Jeśli odpowiedź prowadzi do jednego prostego obiegu, a bufor ma głównie magazynować ciepło, idę w szereg. Jeśli instalacja ma kilka stref, mieszacze albo różne źródła, przechodzę w równoległe wpięcie.

Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby bardzo prosta: szereg stosuję tam, gdzie bufor ma magazynować ciepło, a równoległy tam, gdzie ma też porządkować hydraulikę. Taki podział usuwa większość nieporozumień już na etapie projektu. W dobrze dobranej kotłowni nie wygrywa bardziej „efektowny” schemat, tylko ten, który naprawdę pasuje do pracy kotła i liczby obiegów.

Właśnie dlatego nie traktuję tego wyboru jako kwestii preferencji, ale jako decyzję techniczną opartą na funkcji całej instalacji. Jeśli układ jest prosty, zaczynam od szeregu; jeśli instalacja ma kilka stref albo różne temperatury pracy, wybieram równoległe wpięcie. To zwykle wystarcza, żeby bufor rzeczywiście poprawiał pracę kotłowni, zamiast tylko zajmować w niej miejsce.
