W tym tekście pokazuję, jak działa grupa bezpieczeństwa cwu, kiedy naprawdę jest potrzebna, jak dobrać ją do zasobnika i co najczęściej psuje jej pracę. Skupiam się na praktyce: na ciśnieniu, montażu, doborze naczynia przeponowego i błędach, które potem kończą się kapaniem z zaworu albo niepotrzebnym stresem w kotłowni.
Najważniejsze rzeczy o zabezpieczeniu zasobnika ciepłej wody
- Chroni zasobnik CWU przed nadmiernym wzrostem ciśnienia podczas podgrzewania wody.
- Najczęściej pracuje w duecie z naczyniem przeponowym, bo sam zawór nie rozwiązuje problemu rozszerzalności wody.
- W typowych instalacjach spotyka się zawory bezpieczeństwa 6 bar, ale zawsze liczy się instrukcja konkretnego urządzenia.
- Pomiędzy zaworem a zasobnikiem nie powinno być żadnej armatury odcinającej ani zwrotnej, która blokowałaby zrzut ciśnienia.
- Jeśli ciśnienie w sieci jest wysokie, często potrzebny jest reduktor ciśnienia i poprawny dobór naczynia przeponowego.
- Przy wyborze warto patrzeć nie tylko na cenę, ale też na materiał, dopuszczenie do wody użytkowej i łatwy dostęp serwisowy.

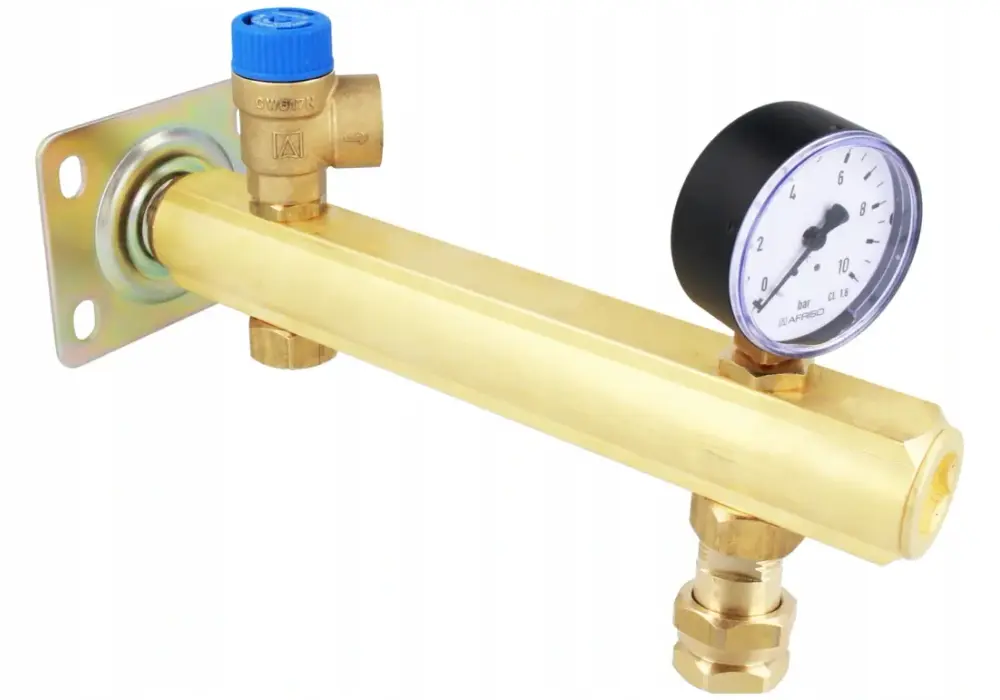

Jak działa to zabezpieczenie i z czego się składa
W najprostszej wersji układ ma jeden cel: nie dopuścić do tego, żeby nagrzewająca się woda rozsadziła zasobnik albo zbyt mocno obciążyła instalację. Woda zwiększa objętość podczas podgrzewania, a w zamkniętym obiegu nie ma gdzie tego nadmiaru “schować”. Właśnie wtedy pracę przejmuje zawór bezpieczeństwa, który otwiera się po przekroczeniu ustawionego ciśnienia i odprowadza nadmiar wody do odpływu.W praktyce dobrze złożony zestaw zwykle obejmuje kilka elementów. Najważniejsze to zawór bezpieczeństwa, zawór zwrotny, a w wielu kompletach także manometr i automatyczny odpowietrznik. Manometr nie chroni sam w sobie, ale daje szybki wgląd w to, co dzieje się w układzie, więc bardzo ułatwia diagnostykę. Zawór zwrotny pilnuje kierunku przepływu, a odpowietrznik pomaga pozbyć się powietrza, które potrafi zaburzyć pracę całej armatury.
Ja patrzę na ten zestaw jak na prosty układ kontroli ciśnienia: jeden element odcina cofanie się wody, drugi reaguje na skok ciśnienia, trzeci pokazuje stan instalacji. Jeśli któryś z nich jest źle dobrany albo źle zamontowany, całość traci sens. I właśnie dlatego sam opis produktu nie wystarcza, bo o skuteczności decyduje też miejsce montażu i reszta hydrauliki.
Kiedy sam zawór nie wystarczy
To najczęstsze nieporozumienie. Wiele osób zakłada, że zawór bezpieczeństwa “załatwia sprawę”, a potem dziwi się, że z instalacji regularnie kapie woda. Problem polega na tym, że zawór nie magazynuje nadmiaru objętości, tylko reaguje, gdy ciśnienie już wzrośnie. Jeśli układ nie ma gdzie skompensować rozszerzalności wody, zawór będzie pracował częściej, niż powinien.
Dlatego w instalacjach CWU tak ważne jest naczynie przeponowe. To ono przyjmuje wzrost objętości wody w trakcie grzania i stabilizuje ciśnienie. W praktyce właśnie naczynie robi największą różnicę między instalacją, która działa spokojnie, a taką, w której zawór co chwilę zrzuca wodę. Dobrze dobrane naczynie ogranicza też zużycie armatury i zmniejsza ryzyko uciążliwych wahań ciśnienia przy poborze ciepłej wody.
Jeśli instalacja zasilana jest z sieci wodociągowej o wysokim ciśnieniu, trzeba zwrócić uwagę na reduktor ciśnienia. Przy ciśnieniu w sieci przekraczającym 0,6 MPa, czyli 6 bar, redukcja bywa konieczna. To ważne, bo bez niej nawet poprawnie zamontowany zestaw bezpieczeństwa może pracować zbyt nerwowo. Z kolei przy instalacji na hydroforze trzeba liczyć się ze skokami ciśnienia i jeszcze uważniej dobrać naczynie oraz nastawy.
W dobrze zaprojektowanym układzie zawór bezpieczeństwa nie jest głównym “ratownikiem”, tylko ostatnią linią obrony. Taki układ działa ciszej, stabilniej i dłużej. Następny krok to już dobór elementów pod konkretny zasobnik i warunki w domu.
Jak dobrać zestaw do konkretnej instalacji
Ja przy doborze patrzę najpierw nie na markę, tylko na trzy rzeczy: ciśnienie zasilania, pojemność zasobnika i temperaturę pracy. Dopiero później wybieram konkretny komplet. Sama pojemność bojlera nie wystarcza, bo dwa identyczne zbiorniki mogą pracować zupełnie inaczej, jeśli jeden ma cyrkulację, a drugi nie, albo jeśli w jednym domu ciśnienie wody jest stabilne, a w drugim skacze po każdym poborze.
| Wariant | Kiedy ma sens | Co daje | Na co uważać |
|---|---|---|---|
| Sam zawór bezpieczeństwa 6 bar | W prostych układach, gdzie projekt przewiduje minimalną armaturę | Chroni przed zbyt dużym ciśnieniem | Bez naczynia przeponowego może częściej upuszczać wodę |
| Grupa z manometrem i zaworem zwrotnym | Gdy chcesz łatwiej kontrolować stan instalacji | Pokazuje ciśnienie i ogranicza cofanie wody | Musi być poprawnie wpięta, bez armatury blokującej przepływ |
| Grupa plus naczynie przeponowe | W większości domowych instalacji CWU, zwłaszcza przy większym zasobniku | Stabilizuje ciśnienie i ogranicza kapanie z zaworu | Trzeba dobrać pojemność i ciśnienie wstępne do konkretnej instalacji |
W aktualnych ofertach rynkowych najprostsze grupy 6 bar widzę zwykle w okolicach 60-70 zł, a stalowe zestawy z manometrem i odpowietrznikiem częściej kosztują około 190-250 zł. Naczynia przeponowe do CWU o pojemności 12-18 l mieszczą się zazwyczaj mniej więcej w przedziale 180-320 zł. To nie są ceny stałe, ale dobry punkt odniesienia, jeśli porównujesz oferty i nie chcesz przepłacić za podobnie wyglądający zestaw.
Jeśli mam doradzić praktycznie, to przy typowym domu jednorodzinnym najczęściej sprawdzają się zestawy, które łączą zawór 6 bar z naczyniem przeponowym dobranym do rzeczywistej pojemności zasobnika i ciśnienia zasilania. Przy większych zbiornikach, częstym dogrzewaniu lub cyrkulacji nie ma sensu oszczędzać na pojemności naczynia, bo później oszczędność wraca w postaci częstszego zrzutu wody. A to już sygnał, że układ jest dobrany zbyt “na styk”.

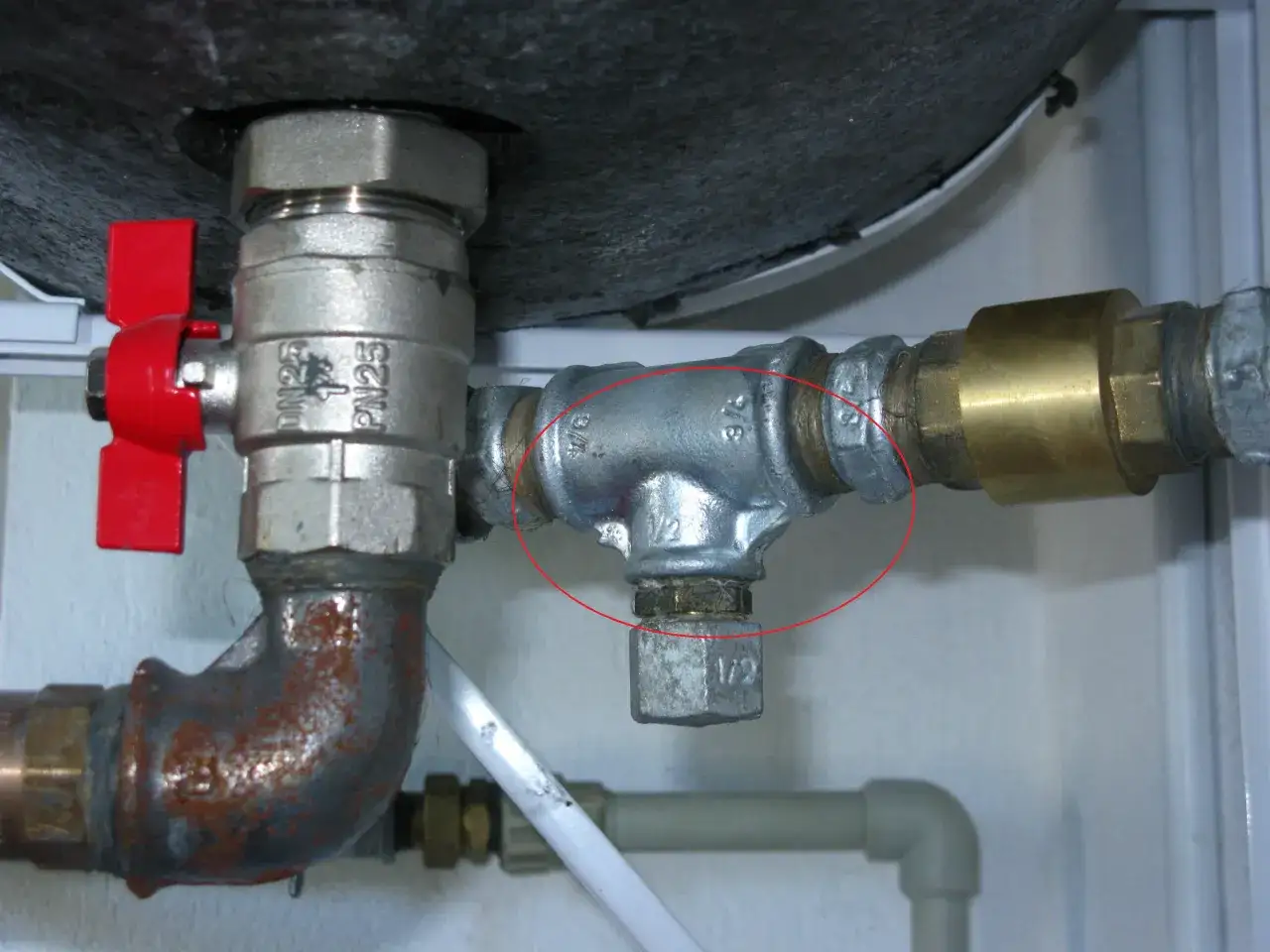

Gdzie montować i czego nie robić
Najważniejsza zasada jest prosta: armatura bezpieczeństwa ma znaleźć się na dopływie zimnej wody do zasobnika i możliwie blisko niego. To nie jest miejsce na eksperymenty. Pomiędzy zaworem bezpieczeństwa a podgrzewaczem nie powinno być żadnego zaworu odcinającego ani dodatkowego elementu, który mógłby utrudnić zrzut nadciśnienia. Jeśli ktoś wstawi tam zawór zwrotny albo odetnie ten odcinek, praktycznie psuje sens całego zabezpieczenia.
Bardzo ważny jest też odpływ. Otwór wypływowy powinien pozostać ciągle otwarty i połączony z atmosferą, tak aby wypuszczana woda nie była blokowana. W praktyce najlepiej poprowadzić go do odpływu w taki sposób, by ewentualny wyciek był widoczny. Ukrywanie zrzutu “na wszelki wypadek” zwykle kończy się później zalaniem zabudowy albo długim szukaniem przyczyny mokrej podłogi.
Jeśli zasobnik pracuje w zabudowie, zostaw sobie dostęp serwisowy. To banał, ale w realnych kotłowniach właśnie dostęp decyduje o tym, czy da się szybko sprawdzić manometr, wymienić zawór albo skontrolować naczynie. Ja wolę montaż trochę mniej estetyczny, ale logiczny, niż elegancką obudowę, przez którą później nie da się dojść do gwintu.
Warto też pamiętać o jednej rzeczy, którą instalatorzy czasem bagatelizują: podczas grzania z zaworu może pojawić się niewielki wypływ. To nie zawsze oznacza awarię, ale jeśli dzieje się często albo mocno, trzeba wrócić do doboru naczynia, ciśnienia i reduktora. Stąd już bardzo krótka droga do objawów, które pokazują, że układ pracuje nie tak, jak powinien.
Jak rozpoznać, że układ działa źle
Najbardziej mylące jest to, że niektóre objawy wyglądają “prawie normalnie”. Delikatne kapanie podczas nagrzewania może się zdarzyć, ale jeśli dzieje się to regularnie, zawór tylko odpuszcza problem, którego nie rozwiązuje naczynie przeponowe albo reduktor ciśnienia. Ja zawsze rozdzielam tu dwie sytuacje: jednorazowy zrzut po dogrzaniu i ciągły, powracający wyciek. To drugie jest już sygnałem alarmowym.
- Ciągłe kapanie z zaworu - zwykle wskazuje na zbyt wysokie ciśnienie zasilania, źle dobrane naczynie albo zużyty zawór.
- Skoki ciśnienia na manometrze - mogą oznaczać problem z poduszką gazową w naczyniu lub brak prawidłowej kompensacji rozszerzalności wody.
- Uderzenia hydrauliczne - często pojawiają się przy zbyt szybkim zamykaniu przepływu albo przy źle ustawionym reduktorze.
- Głośna praca przy grzaniu - bywa skutkiem powietrza w układzie albo nieprawidłowego odpowietrzenia.
- Brak reakcji mimo wzrostu ciśnienia - wymaga pilnej kontroli, bo zawór może być zablokowany lub zanieczyszczony.
Jeśli mam wskazać jedną rzecz, którą sprawdzam jako pierwszą przy takich objawach, to jest nią naczynie przeponowe. Z doświadczenia właśnie ono najczęściej bywa za małe, źle napompowane albo po prostu niepracujące. Drugi punkt to reduktor ciśnienia, bo bez stabilnego zasilania nawet poprawny zestaw bezpieczeństwa będzie zachowywał się nerwowo. Sam zawór wymieniam dopiero wtedy, gdy mam pewność, że problem nie leży w reszcie układu.
Ważna jest też kontrola serwisowa. W praktyce przynajmniej raz w roku warto sprawdzić ciśnienie po stronie gazowej naczynia, stan zaworu i drożność odpływu. Jeśli instalacja ma reduktor, ciśnienie wstępne ustawia się zwykle nieco niżej niż jego nastawa, ale ostatecznie trzeba trzymać się zaleceń producenta urządzenia. To właśnie te drobiazgi decydują, czy układ pracuje stabilnie, czy tylko “jakoś działa”.
Co sprawdzam przed zakupem, żeby instalacja nie kaprysiła po pierwszym grzaniu
Przed zakupem nie kieruję się wyłącznie tym, czy zestaw wygląda solidnie. W tej kategorii pozory są wyjątkowo zdradliwe. Zawsze sprawdzam, czy elementy są przeznaczone do CWU i do kontaktu z wodą użytkową, czy mają właściwe ciśnienie otwarcia oraz czy producent przewidział łatwy montaż i serwis. To oszczędza kłopotów później, kiedy instalacja jest już zamknięta w kotłowni albo za zabudową.
- Sprawdzam ciśnienie otwarcia zaworu i porównuję je z dokumentacją zasobnika.
- Patrzę, czy zestaw ma miejsce na manometr, bo to bardzo ułatwia kontrolę instalacji.
- Weryfikuję materiał wykonania i odporność na korozję, zwłaszcza jeśli układ ma pracować długo i intensywnie.
- Dobieram naczynie przeponowe do rzeczywistej pojemności zasobnika, a nie tylko do “średniej” instalacji domowej.
- Sprawdzam, czy w układzie jest reduktor ciśnienia, jeśli zasilanie z sieci jest zbyt wysokie.
Jeśli miałbym zostawić jedną praktyczną myśl na koniec, to byłaby taka: dobrze dobrane zabezpieczenie CWU nie zwraca na siebie uwagi, bo po prostu działa. Nie kapie bez powodu, nie generuje hałasu i nie wymaga ciągłego doglądania. A w instalacji, która ma grzać wodę codziennie przez lata, właśnie to jest najlepszy test jakości.
