Ważne jest, aby znać maksymalne długości pętli w zależności od średnicy rur oraz odpowiedni rozstaw, który różni się w zależności od przeznaczenia pomieszczenia. Dzięki tym informacjom, można zapewnić równomierne rozprowadzenie ciepła i uniknąć hydraulicznych problemów w systemie. W kolejnych częściach artykułu omówimy szczegółowo czynniki wpływające na długość pętli oraz jak mierzyć i planować pętle, aby były one efektywne.
Kluczowe informacje:
- Obliczenie długości pętli wymaga znajomości powierzchni pomieszczenia i rozstawu rur.
- Wzór na długość pętli to: Długość pętli = (Powierzchnia pomieszczenia w m² / Rozstaw rur w metrach) + Długość podejścia do rozdzielacza.
- Dodanie 10% zapasu materiału jest zalecane, aby uniknąć niedoboru.
- Maksymalne długości pętli różnią się w zależności od średnicy rur: 80 m dla rur 14×2 mm, 120 m dla 16×2 mm, 150 m dla 20×2,25 mm.
- Rozstaw rur powinien być dostosowany do przeznaczenia pomieszczenia: 10 cm dla łazienek, 15 cm dla salonów i sypialni, 20 cm dla pomieszczeń o niższym zapotrzebowaniu na ciepło.

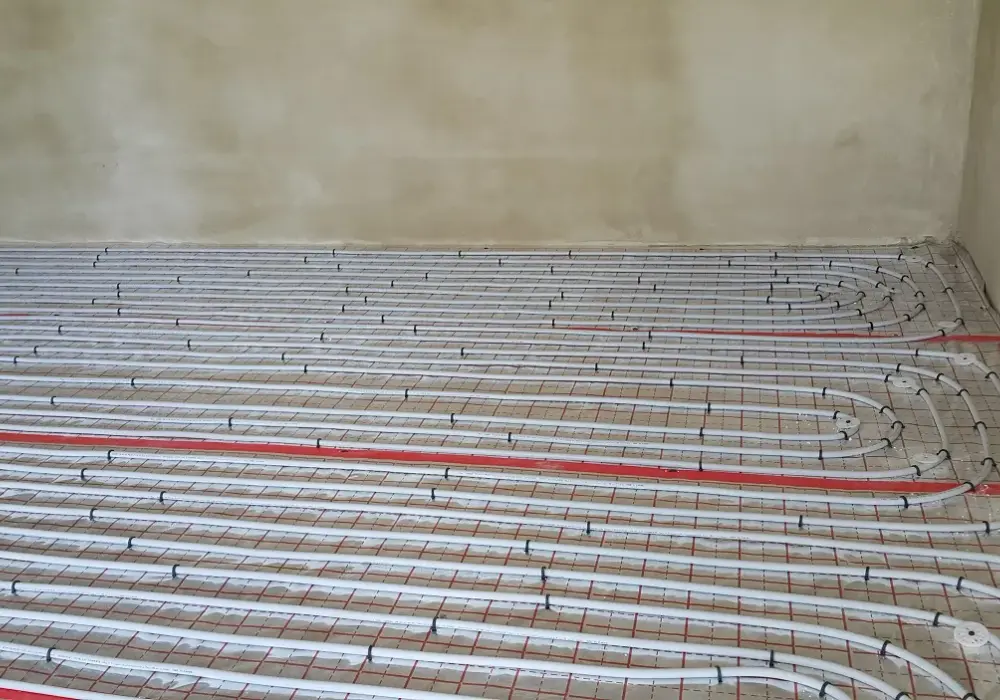

Jak obliczyć długość pętli ogrzewania podłogowego w prosty sposób?
Aby prawidłowo obliczyć długość pętli ogrzewania podłogowego, należy zastosować prosty wzór matematyczny. Ten wzór uwzględnia zarówno powierzchnię pomieszczenia, jak i rozstaw rur, co pozwala na dokładne określenie potrzebnej długości pętli. Kluczowe jest, aby zrozumieć, że długość pętli można obliczyć za pomocą następującego wzoru:
Długość pętli = (Powierzchnia pomieszczenia w m² / Rozstaw rur w metrach) + Długość podejścia do rozdzielacza. Zastosowanie tego wzoru pozwala na łatwe wyliczenie długości pętli, co jest niezbędne do efektywnego działania systemu ogrzewania podłogowego.
Wzór na obliczenie długości pętli ogrzewania podłogowego
Wzór na obliczenie długości pętli ogrzewania podłogowego składa się z kilku kluczowych elementów. Powierzchnia pomieszczenia to całkowita powierzchnia, którą planujemy ogrzać. Rozstaw rur określa odległość między poszczególnymi zwojami rur, na przykład 0,15 m dla 15 cm. Długość podejścia do rozdzielacza to odległość od pętli do rozdzielacza, którą mnożymy przez dwa (dla zasilania i powrotu), a następnie dodajemy 1-2 metry zapasu na każdą rurę. Dzięki temu uzyskujemy dokładną długość pętli, co jest kluczowe dla efektywności systemu ogrzewania.
- Powierzchnia pomieszczenia w m² jest podstawowym parametrem do obliczeń.
- Rozstaw rur wpływa na długość pętli i efektywność ogrzewania.
- Długość podejścia do rozdzielacza powinna być dokładnie zmierzona, aby uniknąć problemów z instalacją.
| Rodzaj pomieszczenia | Zalecana długość pętli (m) |
|---|---|
| Łazienka | 80-100 |
| Salon | 100-120 |
| Sypialnia | 80-100 |
Przykłady obliczeń dla różnych rozstawów rur
Obliczenia długości pętli ogrzewania podłogowego mogą się różnić w zależności od rozstawu rur. Na przykład, w salonie o powierzchni 30 m², przy rozstawie rur wynoszącym 15 cm (0,15 m), długość pętli można obliczyć w następujący sposób: Długość pętli = (30 m² / 0,15 m) + długość podejścia do rozdzielacza. Jeśli długość podejścia wynosi 5 m, to całkowita długość pętli wyniesie około 205 m, co jest nieco powyżej maksymalnej zalecanej długości.
Inny przykład dotyczy łazienki o powierzchni 10 m², gdzie stosujemy rozstaw rur wynoszący 10 cm (0,10 m). Obliczenia będą wyglądać następująco: Długość pętli = (10 m² / 0,10 m) + długość podejścia. Zakładając, że długość podejścia wynosi 3 m, całkowita długość pętli wyniesie 103 m, co jest w granicach zalecanej długości dla tego typu pomieszczenia.
| Rodzaj pomieszczenia | Powierzchnia (m²) | Rozstaw rur (m) | Obliczona długość pętli (m) |
|---|---|---|---|
| Salon | 30 | 0,15 | 205 |
| Łazienka | 10 | 0,10 | 103 |
Powierzchnia pomieszczenia a długość pętli grzewczej
Powierzchnia pomieszczenia ma kluczowe znaczenie dla określenia długości pętli grzewczej. Im większa powierzchnia, tym większa ilość ciepła jest potrzebna do jej ogrzania. Dlatego, aby zapewnić efektywne ogrzewanie, długość pętli musi być odpowiednio dostosowana do powierzchni. W praktyce, dla pomieszczeń o dużej powierzchni, takich jak salony czy biura, należy stosować dłuższe pętle, aby równomiernie rozprowadzić ciepło i uniknąć zimnych stref.
Rozstaw rur i jego znaczenie w obliczeniach
Rozstaw rur ma istotny wpływ na efektywność ogrzewania oraz długość pętli. Mniejszy rozstaw rur, na przykład 10 cm, pozwala na lepsze rozprowadzenie ciepła, ale zwiększa całkowitą długość rury potrzebnej do pokrycia danej powierzchni. Z kolei większy rozstaw, jak 20 cm, może prowadzić do zimnych miejsc w pomieszczeniu, co negatywnie wpływa na komfort użytkowania. Dlatego ważne jest, aby dostosować rozstaw rur do specyfiki pomieszczenia oraz jego zapotrzebowania na ciepło.
Jak uniknąć błędów przy obliczaniu długości pętli?
Podczas obliczania długości pętli ogrzewania podłogowego łatwo popełnić błędy, które mogą prowadzić do nieefektywnego działania systemu. Najczęstszym błędem jest niedokładne zmierzenie powierzchni pomieszczenia, co skutkuje błędnymi obliczeniami długości pętli. Kolejnym powszechnym problemem jest nieuwzględnienie długości podejścia do rozdzielacza, co może prowadzić do niedoboru materiału. Ważne jest, aby dokładnie sprawdzić wszystkie wartości przed rozpoczęciem instalacji, aby uniknąć kosztownych poprawek.
Innym typowym błędem jest pomijanie zapasu materiału, który powinien wynosić co najmniej 10% obliczonej długości pętli. To zabezpieczenie jest kluczowe, ponieważ pozwala na uwzględnienie ewentualnych błędów w pomiarach lub nieprzewidzianych sytuacji. Dodatkowo, niektóre osoby mogą nie zwracać uwagi na maksymalne długości pętli, co może prowadzić do problemów hydraulicznych. Dlatego tak ważne jest, aby dokładnie przestrzegać zaleceń i norm.
Najczęstsze błędy w obliczeniach długości pętli
W procesie obliczania długości pętli grzewczej występuje kilka typowych błędów. Po pierwsze, nieprecyzyjne pomiary powierzchni pomieszczenia mogą prowadzić do błędnych wyników. Po drugie, pomijanie długości podejścia do rozdzielacza często skutkuje niedoborem materiału. Dodatkowo, niektórzy użytkownicy mogą nie uwzględniać maksymalnych długości pętli, co prowadzi do problemów z równomiernym rozprowadzeniem ciepła i efektywnością ogrzewania. Kluczowe jest, aby być świadomym tych pułapek i dokładnie przestrzegać wytycznych przy obliczeniach.
Wskazówki, jak poprawnie mierzyć i planować pętle
Aby dokładnie mierzyć i planować pętle ogrzewania podłogowego, kluczowe jest, aby mieć odpowiednie narzędzia i metody. Zawsze zaczynaj od precyzyjnego pomiaru powierzchni pomieszczenia, używając miarki lub lasera, aby uniknąć błędów. Upewnij się, że uwzględniasz wszystkie przeszkody, takie jak meble czy elementy architektoniczne, które mogą wpłynąć na rozstaw rur. Dobrze jest także sporządzić plan, który jasno określi lokalizację rur, co pozwoli na lepszą organizację pracy i zmniejszy ryzyko pomyłek.
Warto również skonsultować się z profesjonalistą, aby uzyskać porady dotyczące optymalnego rozstawu rur w zależności od przeznaczenia pomieszczenia. Przy planowaniu pętli, pamiętaj o dodaniu zapasu materiału, co pozwoli na elastyczność w przypadku nieprzewidzianych okoliczności. Regularne sprawdzanie i potwierdzanie pomiarów na każdym etapie instalacji pomoże uniknąć kosztownych błędów i zapewni efektywność systemu ogrzewania.
Czytaj więcej: Jak odkręcić dolny zawór grzejnika i uniknąć kosztownych usterek
Innowacyjne technologie w ogrzewaniu podłogowym dla lepszej efektywności
W dzisiejszych czasach coraz więcej osób zwraca uwagę na efektywność energetyczną i komfort cieplny w swoich domach. Wprowadzenie nowoczesnych technologii, takich jak inteligentne systemy zarządzania ogrzewaniem, może znacząco poprawić wydajność ogrzewania podłogowego. Dzięki aplikacjom mobilnym i systemom automatyki domowej można zdalnie kontrolować temperaturę w pomieszczeniach, co pozwala na optymalne dostosowanie ogrzewania do rzeczywistych potrzeb użytkowników. Takie rozwiązania nie tylko zwiększają komfort, ale także przyczyniają się do obniżenia kosztów energii.
Dodatkowo, warto rozważyć zastosowanie materiałów o wysokiej przewodności cieplnej oraz nowoczesnych technologii instalacyjnych, takich jak panele grzewcze z wbudowanymi czujnikami temperatury. Te innowacje mogą pomóc w jeszcze lepszym rozprowadzeniu ciepła oraz szybszej reakcji systemu na zmiany temperatury w pomieszczeniu. Wprowadzenie takich rozwiązań w połączeniu z odpowiednim planowaniem długości pętli ogrzewania podłogowego może przynieść znaczne korzyści zarówno pod względem komfortu, jak i oszczędności energetycznych.
