Kolektor słoneczny do bojlera - Podłącz poprawnie i bez błędów!

Wyjaśniam, jak podłączyć kolektor słoneczny ciśnieniowy do bojlera bez skrótów i bez ryzykownych uproszczeń. Najważniejsze jest zrozumienie, że w takim układzie nie puszcza się wody użytkowej przez kolektor, tylko pracuje się na zamkniętym obiegu z nośnikiem ciepła, który oddaje energię do zasobnika przez wężownicę albo wymiennik. Jeśli instalacja ma działać stabilnie, trzeba dobrze dobrać zasobnik, automatykę, zabezpieczenia i prowadzenie rur, a nie tylko sam panel na dachu.

Z czego składa się układ, który naprawdę działa

Ja zawsze zaczynam od zasobnika, nie od samego kolektora. Jeśli bojler nie ma właściwego miejsca na odbiór ciepła, cała instalacja robi się kompromisem, a nie sensownym systemem. W praktyce dobrze zaprojektowany układ solarny do c.w.u. to zamknięty obieg z kolektorem, stacją pompową, regulatorem, naczyniem wzbiorczym i zasobnikiem biwalentnym, czyli takim, który ma dwie wężownice albo inny układ pozwalający na solarne ładowanie wody użytkowej.

Jeśli montaż dopiero planujesz, liczy się także ustawienie kolektora. Dla c.w.u. dobrze działa nachylenie w okolicach 35-45° i orientacja na południe z niewielkim odchyleniem, maksymalnie około 10° na wschód lub zachód. Gdy te elementy są na miejscu, można przejść do samego schematu połączeń.

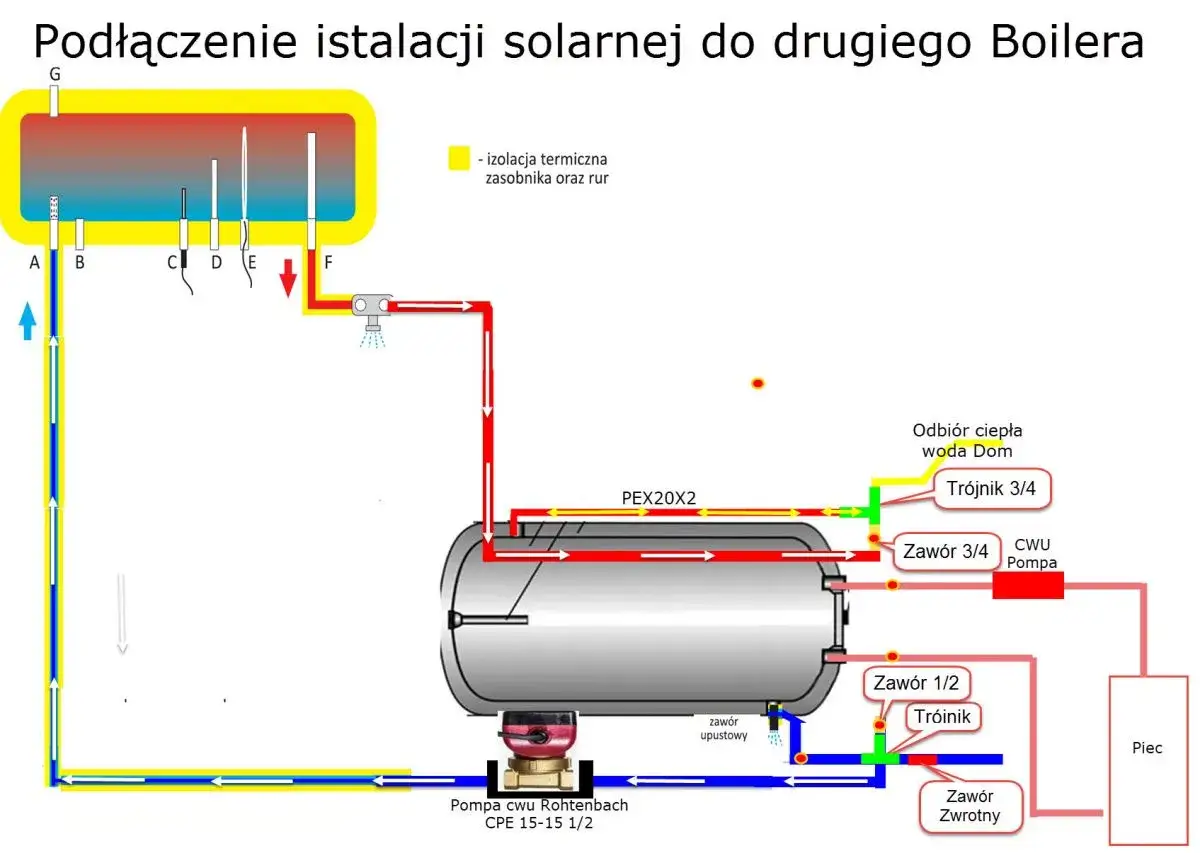

Jak wygląda poprawny schemat połączenia

W układzie ciśnieniowym kolektor nie zasila bezpośrednio kranu. Pracuje w nim oddzielny obieg, a ciepło trafia do wody użytkowej przez wymiennik w zasobniku. To prosta zasada, ale właśnie ona odróżnia działającą instalację od prowizorki.

1. Kolektor lub pole kolektorów przekazuje energię do płynu solarnego, zwykle mieszanki z glikolem propylenowym.
2. Zasilanie i powrót łączą kolektor ze stacją solarną i zasobnikiem, tworząc zamkniętą pętlę obiegu.
3. Pompa obiegowa uruchamia przepływ wtedy, gdy kolektor ma wyższą temperaturę niż dół zasobnika.
4. Dolna wężownica solarna odbiera ciepło i przekazuje je do wody użytkowej w bojlerze.
5. Górna wężownica lub drugi obieg dogrzewu może współpracować z kotłem, kominkiem z płaszczem wodnym albo pompą ciepła.
6. Naczynie wzbiorcze, zawór bezpieczeństwa i odpowietrzenie zabezpieczają instalację przed wzrostem ciśnienia i skutkami przegrzania.

W dobrze zrobionym układzie wszystko opiera się na różnicy temperatur, a nie na „ciągłym pompowaniu”. Regulator porównuje temperaturę kolektora z temperaturą dolnej strefy zasobnika i dopiero wtedy pozwala na ładowanie bojlera. Dzięki temu instalacja nie marnuje prądu na bezsensowny obieg płynu, gdy słońca jest za mało. Sam schemat jednak nie wystarczy, jeśli bojler i automatyka są źle dobrane.

Jaki bojler i sterowanie wybrać

Najmniej problemów daje zasobnik biwalentny. W praktyce jego dolna wężownica pracuje z solarami, a górna odbiera ciepło z drugiego źródła. To rozwiązanie dobrze pasuje do domu z kotłem, kominkiem z płaszczem wodnym albo pompą ciepła, bo solar przejmuje przygotowanie c.w.u. wtedy, gdy inne źródło nie musi pracować.

Do tego dochodzi sterowanie. Regulator różnicowy to po prostu automatyka, która porównuje temperaturę kolektora i zasobnika. W praktyce spotyka się regulatory pozwalające ustawić próg załączenia w zakresie 7-20 K, więc da się je dopasować do wielkości pola kolektorów i pojemności bojlera. Warto też pamiętać o właściwym rozmieszczeniu czujników: jeden trafia w najcieplejszy punkt obiegu solarnego przed wyjściem z kolektora, drugi do dolnej strefy zasobnika przy wymienniku, a trzeci, jeśli system go ma, kontroluje górną warstwę wody.

W domowych zestawach często spotyka się zasobniki 200-250 l, bo taki zakres dobrze pasuje do rodziny 2-4 osobowej. To nie jest jednak reguła dla wszystkich. Pojemność trzeba zawsze zgrać z realnym zużyciem ciepłej wody i powierzchnią kolektorów. Następny krok to sam montaż, który łatwo zepsuć jednym pozornie drobnym błędem.

Montaż krok po kroku bez skrótów

Jeśli mam wskazać moment, w którym najwięcej instalacji traci sprawność, to jest nim nie sam montaż kolektora, tylko błędne poprowadzenie obiegu i źle dobrana armatura. Dlatego kolejność prac ma znaczenie.

1. Sprawdź zasobnik i miejsce montażu. Jeśli bojler nie ma odpowiedniej wężownicy solarnej, zaplanuj wymiennik zewnętrzny albo wymianę zbiornika.
2. Zamontuj pole kolektorów zgodnie z instrukcją producenta i tak, by ograniczyć zacienienie. W układach dachowych liczy się nie tylko miejsce, ale też dostęp serwisowy.
3. Poprowadź zasilanie i powrót w materiałach odpornych na wysoką temperaturę. Przewody z tworzywa sztucznego i elementy ocynkowane nie są dobrym wyborem w instalacji solarnej.
4. Zaizoluj rury materiałem dopasowanym do pracy w wysokiej temperaturze. Na zewnątrz izolacja musi być odporna na UV i warunki atmosferyczne, a w środku powinna ograniczać straty ciepła, nie tylko „wyglądać na grubą”.
5. Wstaw stację solarną z pompą, termometrami, manometrem i zaworem bezpieczeństwa. W praktyce to serce hydrauliki, a nie dodatek.
6. Zamontuj naczynie wzbiorcze i dobierz je do objętości instalacji oraz długości przewodów. Przy dużym nasłonecznieniu płyn może się rozszerzać bardzo mocno, więc przewymiarowanie po stronie bezpieczeństwa bywa rozsądniejsze niż oszczędzanie kilku złotych.
7. Wstaw czujniki temperatury we właściwe miejsca i podłącz regulator różnicowy. To od nich zależy, czy pompa uruchomi się wtedy, kiedy trzeba.
8. Napełnij obieg nośnikiem ciepła, najczęściej gotową mieszanką na bazie glikolu propylenowego. Często stosuje się płyn z ochroną do około -30°C, ale zawsze trzeba trzymać się zaleceń producenta konkretnego systemu.
9. Odpowietrz instalację i uruchom test. Dopiero wtedy sprawdzasz, czy przy wzroście temperatury kolektora pompa startuje, a przy spadku wyłącza się bez szarpania obiegu.

Jeżeli układ ma współpracować z kominkiem z płaszczem wodnym, z kotłem albo z pompą ciepła, nie mieszaj przypadkowo obiegów. Solar powinien ładować dolną strefę zasobnika, a źródło szczytowe ma dogrzewać górę tylko wtedy, gdy naprawdę jest to potrzebne. To właśnie takie rozdzielenie daje komfort, a nie „kombinowanie na jednym króćcu”.

Błędy, które najczęściej psują wydajność

Tu zwykle nie ma jednej wielkiej awarii. Najczęściej problem robi suma drobiazgów, które osobno wyglądają niewinnie, a razem zabijają sprawność instalacji.

• Zły zasobnik - jeśli bojler nie ma odpowiedniej wężownicy, energia z kolektora nie ma gdzie skutecznie wejść do wody.
• Za małe naczynie wzbiorcze - przy stagnacji płyn mocno się rozszerza, a układ zaczyna otwierać zawór bezpieczeństwa.
• Brak porządnej izolacji - ciepło ucieka po drodze i zamiast grzać wodę, ogrzewasz dach, ścianę albo szyb wentylacyjny.
• Nieprawidłowe położenie czujników - sterownik dostaje błędne dane i uruchamia pompę w złym momencie.
• Zbyt mały przepływ albo duże opory hydrauliczne - pompa pracuje ciężko, a transfer ciepła spada.
• Brak miejsca na przegrzanie - kiedy latem zużycie c.w.u. jest małe, instalacja musi mieć warunki do bezpiecznej stagnacji, a nie tylko „jakieś” wpięcie do bojlera.
• Zbyt wysoka nastawa temperatury w zasobniku - rośnie ryzyko poparzenia i niepotrzebnie obciążasz układ.

W praktyce najbardziej zdradliwy jest błędny dobór zabezpieczenia ciśnieniowego. Przy dużym nasłonecznieniu temperatura w kolektorze potrafi wejść w zakres stagnacji, a nośnik ciepła może zacząć parować już powyżej 140°C. Dlatego zawór bezpieczeństwa i naczynie wzbiorcze nie są dodatkiem „na wszelki wypadek”, tylko warunkiem bezpiecznej pracy. Gdy ten temat jest opanowany, pojawia się już tylko pytanie, kiedy takie rozwiązanie ma rzeczywisty sens.

Kiedy ten układ ma największy sens

Solar termiczny najlepiej sprawdza się tam, gdzie ma przejąć przygotowanie ciepłej wody użytkowej i odciążyć główne źródło ciepła. W domu z kotłem, kominkiem z płaszczem wodnym albo pompą ciepła działa to bardzo logicznie: latem główne źródło może praktycznie odpocząć, a solar robi swoje bez codziennej obsługi.

• Ma sens, gdy dom zużywa sporo c.w.u., dach jest dobrze nasłoneczniony, a zasobnik biwalentny ma dla instalacji sensowną pojemność.
• Ma sens, gdy chcesz realnie obniżyć pracę kotła, kominka lub pompy ciepła w sezonie letnim.
• Ma sens, gdy masz miejsce na zbiornik, armaturę i prawidłowo prowadzony obieg solarny.
• Ma mniejszy sens, gdy dach jest mocno zacieniony, zużycie wody jest niewielkie albo chcesz, żeby słońce samodzielnie ogrzewało cały dom zimą.

Ja traktuję taki układ jako bardzo dobre źródło c.w.u., ale nie jako cudowną odpowiedź na wszystko. Przy ogrzewaniu całego budynku solar jest tylko wsparciem, a nie pełnym zamiennikiem źródła szczytowego. I właśnie dlatego najlepiej współpracuje z nowoczesnym kotłem albo kominkiem z płaszczem wodnym, zamiast próbować je zastąpić. Zostaje jeszcze ostatni etap: uruchomienie i kontrola po kilku dniach pracy.

Co sprawdzić po uruchomieniu i w sezonie letnim

Po pierwszym uruchomieniu nie zostawiam instalacji samej sobie. Wystarczy kilka prostych kontroli, żeby uniknąć problemów, które później zamieniają się w kosztowne poprawki.

• Sprawdź ciśnienie na zimno i na ciepło. Instalacja musi mieć zapas na rozszerzalność płynu, ale nie może pracować na granicy bezpieczeństwa.
• Obserwuj start pompy. Regulator powinien uruchamiać obieg dopiero wtedy, gdy kolektor jest wyraźnie cieplejszy od dolnej strefy zasobnika.
• Skontroluj zawór bezpieczeństwa. Nie powinien regularnie wyrzucać płynu, bo to sygnał złego doboru naczynia wzbiorczego albo przegrzewania układu.
• Sprawdź izolację rur po kilku dniach pracy. Jeśli przewody na zewnątrz są słabo zabezpieczone, straty pojawią się szybciej, niż większość inwestorów zakłada.
• Raz w roku oceń stan glikolu. Trzeba pilnować ochrony przeciw zamarzaniu, szczelności i ogólnego stanu płynu, a nie zakładać, że mieszanka będzie dobra „na zawsze”.
• Po długich okresach mocnego słońca zwróć uwagę, czy układ nie wchodzi zbyt często w stagnację. Jeśli tak się dzieje, warto rozważyć większe naczynie, lepsze sterowanie albo zbiornik schładzający.

Jeśli miałbym wskazać jedną rzecz, która naprawdę decyduje o bezproblemowej pracy, byłoby to połączenie trzech elementów: dobrze dobranego zasobnika, sensownego zabezpieczenia ciśnieniowego i regulatora, który nie pracuje „na ślepo”. Reszta to już rzetelny montaż i regularna kontrola, a nie codzienna ingerencja użytkownika.
