Pompa obiegowa w centralnym ogrzewaniu pracuje bez efektu specjalnego, ale to właśnie od niej zależy, czy ciepło rozchodzi się równomiernie, instalacja nie hałasuje i nie łapie powietrza. W tym artykule pokazuję, jak podejść do montażu praktycznie: od wyboru miejsca wpięcia, przez ustawienie korpusu i wału silnika, aż po odpowietrzenie, pierwsze uruchomienie i błędy, które najczęściej skracają żywotność całego układu.
Najważniejsze zasady montażu, które decydują o spokojnej pracy pompy
- Prawidłowy montaż pompy CO zaczyna się od zgodnego kierunku przepływu i odpowiedniej pozycji wału silnika.
- W wielu instalacjach pompa pracuje najlepiej na powrocie, ale ostatecznie decyduje schemat układu i instrukcja konkretnego modelu.
- Zawory odcinające bardzo ułatwiają serwis, bo pozwalają zdjąć pompę bez spuszczania całej wody z instalacji.
- Najczęstsze problemy po montażu to zapowietrzenie, praca na sucho, naprężenia rur i zbyt duży opór po stronie osprzętu.
- Po montażu trzeba instalację dokładnie przepłukać, odpowietrzyć i sprawdzić, czy pompa pracuje cicho oraz bez drgań.
Co naprawdę decyduje o poprawnym montażu pompy obiegowej
W praktyce nie wystarczy „wstawić pompy w rurę”. O powodzeniu decydują cztery rzeczy: kierunek przepływu, pozycja montażowa, brak naprężeń na przyłączach i dostęp do serwisu. Jeśli któryś z tych elementów jest zrobiony byle jak, instalacja potrafi działać głośniej, gorzej się odpowietrzać i szybciej zużywać pompę.
Z mojego doświadczenia najwięcej problemów rodzi się wtedy, gdy montaż traktuje się jak zadanie „mechaniczne”, a nie hydrauliczne. Pompa ma nie tylko tłoczyć wodę, ale robić to w układzie, który już ma swoje opory, średnice i punkty zapowietrzania. Dlatego najpierw sprawdzam, czy instalacja jest przygotowana do pracy z wymuszonym obiegiem, a dopiero potem przechodzę do skręcania złączek.
- Sprawdź, czy korpus pompy ma czytelnie oznaczony kierunek przepływu.
- Upewnij się, że producent dopuszcza montaż w wybranej pozycji.
- Zostaw miejsce na odpowietrzenie i późniejszy demontaż.
- Nie używaj pompy jako „łącznika”, który ma skorygować źle ustawione rury.
- Jeśli przepływ w układzie może spaść poniżej minimum, rozważ rozwiązanie obejściowe zgodne z instrukcją.
Kiedy te podstawy są dopięte, można zdecydować, gdzie pompa ma pracować w samym układzie, bo to wpływa zarówno na komfort, jak i na trwałość całego obiegu.

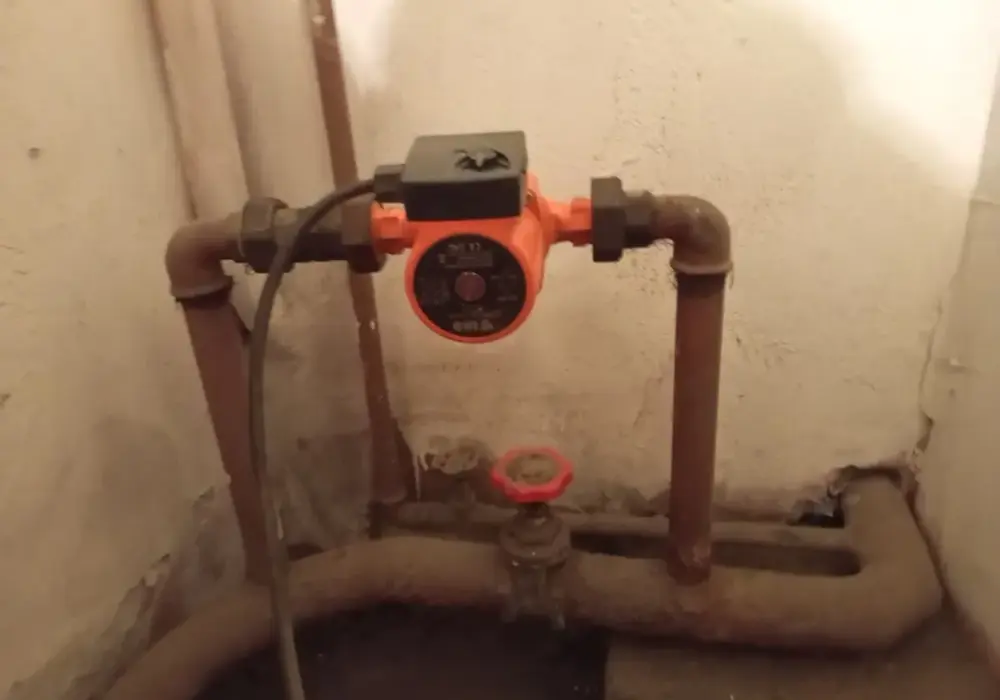

Gdzie najlepiej wpiąć pompę w instalację CO
W domowych instalacjach grzewczych najczęściej spotyka się montaż na powrocie, przed źródłem ciepła. To wygodne rozwiązanie, bo pompa pracuje wtedy w niższej temperaturze niż na zasilaniu, a elektronika i uszczelnienia są mniej narażone na przegrzewanie. Nie jest to jednak ślepa reguła. Ostatecznie liczy się schemat instalacji, typ kotła, obecność mieszacza, rozdzielacza albo obiegu podłogowego.
Jeżeli układ jest modernizowany, zwłaszcza ze starej instalacji grawitacyjnej, nie zakładałbym z góry jednego „idealnego” miejsca. W takich systemach znaczenie mają średnice przewodów, opory miejscowe i sposób odpowietrzenia. W praktyce lepiej poświęcić chwilę na analizę przebiegu rur niż później walczyć z hałasem i nierównym grzaniem grzejników.
| Układ | Jak podchodzę do montażu | Dlaczego to ma znaczenie |
|---|---|---|
| Klasyczna instalacja grzejnikowa | Często wybieram powrót, przed kotłem lub innym źródłem ciepła | Niższa temperatura pracy i zwykle prostszy serwis |
| Ogrzewanie podłogowe | Pompę ustawiam zgodnie z projektem obiegu mieszającego | Liczy się stabilny przepływ i kontrola temperatury zasilania |
| Układ mieszany grzejniki plus podłogówka | Traktuję pompę jako element konkretnego obiegu, nie całej instalacji | Inny opór i inne wymagania po stronie każdego obiegu |
| Modernizacja starej grawitacji | Najpierw sprawdzam przekroje rur i odpowietrzenie, dopiero potem miejsce wpięcia | Tu najłatwiej o zbyt duży opór i słaby przepływ |
W wielu instalacjach to właśnie wybór miejsca wpięcia przesądza, czy pompa będzie pracowała spokojnie, czy zacznie „walczyć” z układem. Gdy lokalizacja jest już sensowna, przechodzę do samego montażu mechanicznego, bo tam najłatwiej o błąd, którego później nie da się już zamaskować.
Jak wygląda montaż krok po kroku
Sam montaż prowadzę zawsze spokojnie i w tej samej kolejności. To ogranicza ryzyko, że coś zostanie skręcone pod naprężeniem albo że pompa ruszy z powietrzem w środku. Instrukcje producentów są w tym punkcie bardzo konsekwentne, bo dla pompy obiegowej nie ma nic gorszego niż praca „na sucho” albo zablokowany przepływ.
- Odłącz zasilanie elektryczne i zamknij zawory odcinające, jeśli są już w instalacji.
- Sprawdź średnicę przyłączy, rodzaj gwintu lub kołnierza oraz kierunek przepływu zaznaczony na korpusie.
- Załóż uszczelki i skręć połączenia bez nadmiernej siły, tak aby rury nie przenosiły naprężeń na pompę.
- Ustaw wał silnika w pozycji poziomej. W wielu modelach dopuszcza się niewielkie odchylenie, zwykle do około 5°, ale zawsze warto trzymać się instrukcji konkretnego urządzenia.
- Jeśli głowicę lub panel sterujący można obracać, ustaw je tak, by były czytelne i nie pracowały w najgorętszej strefie rury.
- Dokręć złączki i jeszcze raz sprawdź, czy korpus nie jest skręcony ani dociągnięty „na siłę” przez źle ustawione przewody.

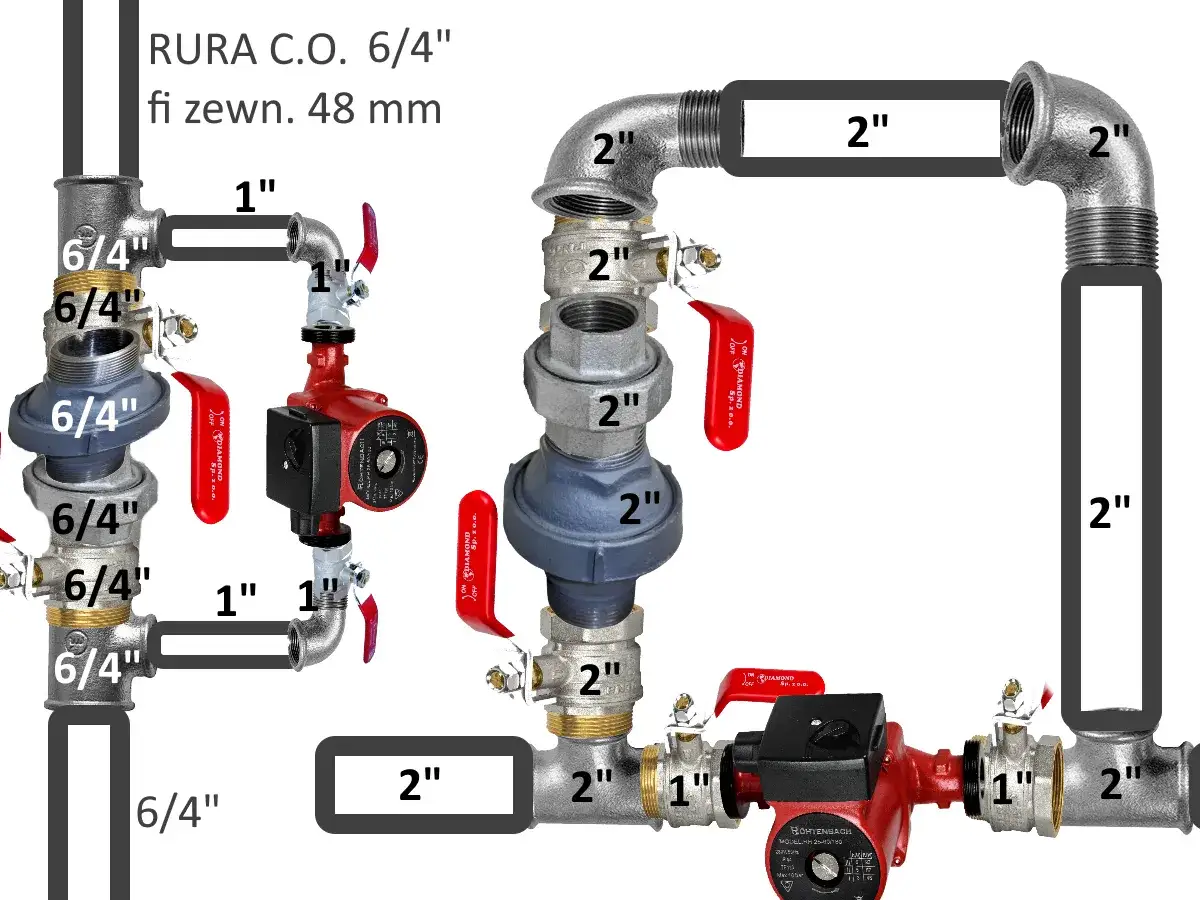

- Jeśli potrzebujesz możliwości wyjęcia całej pompy bez spuszczania wody z układu, zamontuj zewnętrzne zawory odcinające.
- Jeżeli dodatkowo stosujesz zawór zwrotny, dobierz go tak, by miał niski opór otwarcia. W praktyce liczy się wartość rzędu maksymalnie 20 mbar, jeśli taki element w ogóle jest potrzebny.
Zwracam uwagę na jedną rzecz, którą wielu pomija: pompa nie powinna „wisiać” na rurach. Jeśli instalacja jest sztywno ustawiona, a przyłącza pasują bez żadnego naprężenia, urządzenie pracuje ciszej i po prostu dłużej. Po montażu pozostaje jeszcze odpowietrzenie, a to już etap, na którym ujawnia się większość późniejszych problemów.
Odpowietrzenie i pierwsze uruchomienie
Po skręceniu instalacji nie włączam pompy od razu na pełną wydajność. Najpierw przepłukuję układ, potem usuwam powietrze i dopiero wtedy wchodzę w ustawienia robocze. To ważne, bo pompa pracująca z dużą ilością powietrza potrafi wyłączać się ochronnie albo hałasować tak, jakby była uszkodzona, choć problem leży wyłącznie w zapowietrzeniu.
W praktyce dobry start wygląda tak: napełniam układ, otwieram zawory, odpowietrzam wszystkie dostępne punkty i dopiero wtedy uruchamiam pompę na zalecanym przez producenta trybie. W starszych modelach trzybiegowych zwykle zaczynam od najniższego biegu, a w nowoczesnych pompach elektronicznych korzystam z ustawienia automatycznego lub z trybu zalecanego dla danego obiegu. Jeśli pompa ma pracować prawidłowo, po krótkim czasie powinna wejść w równy, cichy rytm, bez szarpania i bez cyklicznych wyłączeń.
- Przy uruchomieniu słucham, czy z obudowy nie dochodzi metaliczny trzask lub grzechot.
- Sprawdzam, czy grzejniki lub rozdzielacz nagrzewają się równomiernie.
- Patrzę, czy pompa nie zatrzymuje się zaraz po starcie, bo to często znak zbyt dużej ilości powietrza.
- Jeśli układ ma tendencję do słabego przepływu, kontroluję, czy nie brakuje minimalnego przepływu wymaganego przez pompę.
To właśnie na tym etapie wychodzi, czy montaż był naprawdę poprawny, czy tylko „wygląda dobrze” na pierwszy rzut oka. Kiedy urządzenie ruszy stabilnie, warto jeszcze wiedzieć, jakie błędy najczęściej wracają przy kolejnych przeglądach, bo to one zwykle skracają życie pompy.
Najczęstsze błędy, które skracają życie pompy
W wielu kotłowniach widzę te same potknięcia, niezależnie od tego, czy chodzi o nową pompę, czy o wymianę starej. Problem polega na tym, że część z nich nie daje objawów od razu. Instalacja przez kilka dni działa pozornie dobrze, a dopiero później zaczyna hałasować, gubić wydajność albo łapać powietrze.
| Błąd | Co się dzieje | Jak tego uniknąć |
|---|---|---|
| Montaż z wałem silnika w pionie | Łożyska i elementy robocze pracują w gorszych warunkach, a chłodzenie bywa niewystarczające | Trzymaj wał w poziomie, zgodnie z instrukcją modelu |
| Brak odpowietrzenia przed startem | Suchobieg, hałas, skoki wydajności, a czasem wyłączenie ochronne | Przepłucz instalację i usuń powietrze z układu przed uruchomieniem |
| Naprężenie rur na korpusie | Uszczelki szybciej puszczają, a połączenia zaczynają cieknąć | Ustaw rury tak, by pompa nie musiała niczego „prostować” |
| Zawór zwrotny o zbyt dużym oporze | Przepływ spada, pompa pracuje ciężej i mniej stabilnie | Jeśli zawór jest potrzebny, wybierz model o niskim ciśnieniu otwarcia |
| Brak zaworów odcinających | Każdy serwis wymaga spuszczania wody z całego obiegu | Dodaj zawory, jeśli chcesz później wyjąć pompę bez opróżniania instalacji |
| Zbyt mały przepływ przez pompę | Urządzenie przegrzewa się, a uszczelnienia i łożyska zużywają się szybciej | Sprawdź minimalny przepływ i ewentualnie zastosuj obejście zgodne z instrukcją |
Jeżeli układ wymaga obejścia, nie wolno podłączać go byle gdzie. Bypass ma zapewnić bezpieczny przepływ i chłodzenie medium, a nie zwracać wodę bezpośrednio tam, gdzie od razu znowu trafi do pompy. To detal, ale właśnie takie detale decydują o trwałości całego układu.
Po wyłapaniu tych błędów zostaje już tylko kwestia codziennej eksploatacji i kontroli, bo nawet dobrze zamontowana pompa potrzebuje kilku prostych nawyków, żeby działała bezproblemowo przez lata.
Co jeszcze sprawdzam, zanim uznam montaż za dobry
Po pierwszym uruchomieniu nie kończę pracy na samym „grzeje” albo „działa”. Zawsze sprawdzam jeszcze kilka rzeczy, które później oszczędzają czas i nerwy. To są drobiazgi, ale w ogrzewaniu to właśnie drobiazgi najczęściej robią różnicę między spokojnym sezonem a nieustannym odpowietrzaniem instalacji.
- Ciśnienie w instalacji powinno być stabilne, bo duże wahania często oznaczają problem z naczyniem wzbiorczym albo ubytkiem wody.
- Filtr siatkowy lub separator zanieczyszczeń warto czyścić regularnie, szczególnie po większych pracach na instalacji.
- Izolacja rur pomaga ograniczyć straty ciepła i zmniejsza ryzyko niepotrzebnego dogrzewania kotłowni.
- Hałas na przyłączach to sygnał, że przepływ jest za duży, za mały albo gdzieś w układzie zostaje powietrze.
- Przegląd przed sezonem dobrze zrobić zanim instalacja zacznie pracować na pełnej mocy, a nie wtedy, gdy w domu zrobi się chłodno.
Jeśli instalacja jest stara, często zapowietrzana albo zbudowana z kilku różnych obiegów, sam montaż pompy nie rozwiąże wszystkich problemów. Wtedy patrzę szerzej na cały układ, bo dopiero połączenie poprawnego wpięcia, dobrego odpowietrzenia i sensownej regulacji daje efekt, którego naprawdę oczekuje użytkownik: cichą, równą i przewidywalną pracę ogrzewania.
Najlepszy montaż pompy obiegowej to nie ten, który wygląda efektownie, ale ten, którego po uruchomieniu praktycznie nie słychać. Jeśli trzymasz się kierunku przepływu, poziomego ustawienia wału, szczelnych i nienaprężonych połączeń oraz porządnego odpowietrzenia, instalacja odwdzięcza się stabilną pracą przez długi czas.
