W praktyce rotametr w ogrzewaniu podłogowym jest jednym z tych małych elementów, które decydują o tym, czy jeden pokój grzeje równo, a drugi nie marznie przy ścianie zewnętrznej. W tym artykule pokazuję, jak działa ten wskaźnik przepływu, jak go odczytać, jak dobrać ustawienia do pętli i jakie błędy najczęściej psują całą regulację. To temat prosty tylko z pozoru, bo w podłogówce drobna korekta potrafi zmienić komfort całego domu.
Najważniejsze rzeczy o przepływie w podłogówce
- W instalacjach grzewczych chodzi zwykle o wskaźnik przepływu na rozdzielaczu, a nie o przemysłowy przyrząd do dużych instalacji.
- Najczęściej spotkasz zakres 0-5 l/min, ale zawsze trzeba sprawdzić konkretny model rozdzielacza.
- Prawidłowa regulacja służy równoważeniu hydraulicznemu, czyli wyrównaniu pracy wszystkich pętli.
- Jeśli instalacja jest zapowietrzona albo siłownik zamyka obieg, odczyt potrafi wprowadzać w błąd.
- Bez projektu warto zacząć od ostrożnych nastaw i dać podłodze czas na reakcję, zamiast od razu kręcić wszystko do końca.
- Gwizd, skoki wskazania i nierówne grzanie częściej oznaczają problem z balansem niż awarię samego elementu.
Co to właściwie mierzy i gdzie ma znaczenie
W instalacjach grzewczych ten niewielki element pokazuje natężenie przepływu wody przez konkretną pętlę. Montuje się go najczęściej na belce zasilającej rozdzielacza, bo to właśnie tam widać, ile medium trafia do każdej strefy podłogówki. W praktyce traktuję go jako szybki wskaźnik balansu całej instalacji: jeśli jedna pętla dostaje za mało wody, pomieszczenie dogrzewa się wolniej albo nierówno.
To ważne rozróżnienie, bo w technice słowo to bywa używane szerzej. W ogrzewaniu domowym mówimy jednak zwykle o małym przepływomierzu z pływakiem, a nie o dużym przemysłowym przyrządzie do gazów czy cieczy. W nowoczesnych systemach ogrzewania podłogowego taki element nie jest dodatkiem „na wszelki wypadek” - on pomaga ustawić instalację tak, żeby krótsze pętle nie zabierały całego przepływu dłuższym. I właśnie od tego zaczyna się sensowne równoważenie hydrauliczne.

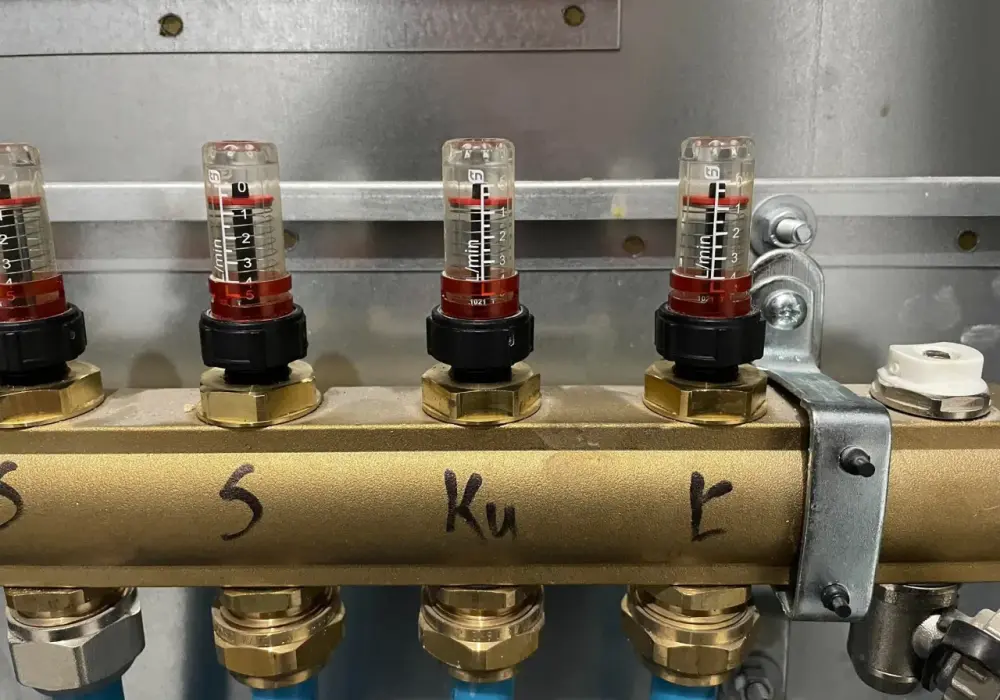

Jak działa wskaźnik przepływu w rozdzielaczu
Mechanika jest bardzo prosta: w przezroczystym korpusie porusza się pływak albo wskaźnik, który podnosi się i opada wraz ze zmianą przepływu. Skala, najczęściej w litrach na minutę, pozwala odczytać, ile wody płynie przez daną pętlę. W rozdzielaczach do podłogówki ten zakres jest zwykle niewielki, bo nie potrzebujesz tu dużych wartości - ważniejsza jest stabilność i powtarzalność niż „mocne” otwarcie zaworu.
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, wskaźnik przepływu ma sens tylko wtedy, gdy obieg jest odpowietrzony, bo pęcherzyki powietrza potrafią zafałszować odczyt. Po drugie, model montowany jest zazwyczaj na stronie zasilającej, więc warto wiedzieć, którą belkę oglądasz. Po trzecie, zakresy różnią się między producentami, ale w domowych rozdzielaczach bardzo często spotyka się skale do 5 l/min.
Jeśli dopiero porównujesz elementy do swojej instalacji, patrz przede wszystkim na zakres skali, sposób regulacji i to, czy dany model ma blokadę ustawienia. Ta drobnostka ma znaczenie, bo po uruchomieniu instalacji nikt nie chce, żeby nastawa przestawiała się sama przy byle dotknięciu.
Jak odczytać rotametr w rozdzielaczu
Najprościej: najpierw upewniam się, że instalacja pracuje w stabilnych warunkach, a potem sprawdzam, czy dana pętla rzeczywiście jest otwarta. Gdy termostat woła o ciepło, siłownik - czyli mały napęd otwierający zawór - powinien dopuścić przepływ. Jeśli tego nie ma, sam odczyt staje się mało wiarygodny.
- Sprawdź, czy układ jest odpowietrzony i czy pompa pracuje normalnie.
- Upewnij się, że dana strefa ma zapotrzebowanie na ciepło, a siłownik nie zamyka pętli.
- Odczytaj wartość na skali i porównaj ją z pozostałymi pętlami w tym samym pomieszczeniu lub strefie.
- Reguluj małymi krokami, a po zmianie daj instalacji czas na reakcję.
W praktyce nie warto robić kilku dużych ruchów naraz. Podłogówka reaguje wolniej niż grzejniki ścienne, więc jedna gwałtowna korekta potrafi dać fałszywe wrażenie, że „nic się nie zmieniło”, po czym po kilkunastu godzinach okazuje się, że instalacja została przeregulowana. Ja zwykle wstrzymuję się z kolejną zmianą do czasu, aż układ pokaże realny efekt - często to kilka godzin, a przy ciężkim jastrychu nawet dłużej.
Jeśli wskaźnik nie chce zejść do oczekiwanej wartości albo skacze bez wyraźnej przyczyny, nie zaczynam od kręcenia dalej. Najpierw sprawdzam powietrze w obiegu, stan zaworu i to, czy pętla nie jest po prostu zbyt mocno zdławiona gdzie indziej. Taki porządek oszczędza więcej czasu niż „strojenie na ślepo”.
Jak dobrać przepływ do pętli podłogówki
Bez projektu nie ma jednego uniwersalnego ustawienia, ale są sensowne punkty startowe. Niektóre instrukcje producentów rozdzielaczy podają 2,5 l/min jako praktyczne ustawienie początkowe, jeśli nie masz jeszcze obliczeń cieplnych. Traktuję to jako start, a nie cel sam w sobie, bo finalna wartość zależy od długości pętli, średnicy rury, rozstawu, rodzaju posadzki i zapotrzebowania danego pomieszczenia.
| Typ pętli | Orientacyjny start | Co to zwykle oznacza |
|---|---|---|
| Krótka pętla w małym pomieszczeniu | 0,8-1,5 l/min | Często łazienka, niewielki pokój albo strefa o mniejszym zapotrzebowaniu na moc. |
| Standardowa pętla w typowym pokoju | 1,5-2,5 l/min | Najczęstszy zakres startowy, od którego zaczynam kontrolę komfortu i temperatury powrotu. |
| Dłuższa pętla lub wyższe zapotrzebowanie | 2,5-3,0 l/min | Tylko wtedy, gdy projekt i hydraulika instalacji faktycznie to uzasadniają. |
| Wartość wyraźnie zbyt niska | Poniżej 0,5-1,0 l/min | Sygnał ostrzegawczy: możliwe zapowietrzenie, zamknięcie obiegu albo zbyt duży opór pętli. |
Najważniejsza zasada jest prosta: nie podbijaj przepływu tylko dlatego, że pokój wolno się nagrzewa. Jeśli trzeba iść wyżej niż około 2,5-3,0 l/min, to często problemem nie jest samo ustawienie, ale projekt pętli albo zbyt duży opór całej instalacji. Wtedy lepiej sprawdzić długość obiegu, temperaturę zasilania i pracę pompy, zamiast wciskać wszystko na siłę.
Najczęstsze błędy przy regulacji i co z nich wynika
W podłogówce widzę w kółko te same pomyłki. Część z nich wygląda niewinnie, ale potrafi kompletnie rozjechać komfort w domu.
| Objaw | Co zwykle oznacza | Co sprawdzam najpierw |
|---|---|---|
| Jeden pokój jest wyraźnie chłodniejszy | Za mały przepływ, powietrze w obiegu albo zamknięty siłownik | Odpowietrzenie, otwarcie strefy, delikatne podniesienie przepływu |
| Instalacja szumi albo gwiżdże | Zbyt duże różnice ciśnień lub za mocna pompa | Pracę pompy, dławienie obiegu i równowagę pętli |
| Wskaźnik drga albo zatrzymuje się skokowo | Zabrudzenie, osad albo przycinający się pływak | Czystość elementu i stan całej belki rozdzielacza |
| Po regulacji nic się nie poprawia | Zbyt szybkie wnioski, brak czasu reakcji podłogi lub problem poza rozdzielaczem | Czas stabilizacji, temperaturę zasilania i działanie sterowania |
Najgorszy nawyk to kręcenie wszystkiego bez planu. Jeśli raz zwiększysz przepływ w jednej pętli, a potem od razu zmienisz trzy kolejne, nie będziesz wiedzieć, co faktycznie pomogło. Drugi błąd to ignorowanie siłowników i termostatów pokojowych: jeżeli strefa nie woła o ciepło, to sam wskaźnik nie załatwi sprawy. Trzeci klasyk to regulacja na świeżo napełnionej instalacji, zanim woda wypchnie całe powietrze z pętli.
Kiedy czyścić, a kiedy wymieniać element
Jeśli wskaźnik przestał pracować płynnie, najpierw myślę o zabrudzeniu, dopiero później o awarii. Przy pierwszym uruchomieniu instalacji albo po płukaniu w środku potrafi zebrać się drobny osad, który blokuje ruch pływaka. Zdarza się też, że przez dłuższy czas ktoś zostawił element w nieprawidłowej pozycji albo zbyt mocno go dociągał i wtedy korpus zaczyna pracować gorzej niż powinien.
W praktyce wymiany zwykle wymagają elementy pęknięte, nieszczelne albo takie, których wskazanie nie daje się już sensownie odczytać. Jeśli pojawia się wyciek przy połączeniu, nie próbuję ratować sprawy przypadkowym dokręcaniem do oporu. Lepsze jest sprawdzenie uszczelki, gwintu i kompatybilności części zamiennej. Dobrze też raz w roku obejrzeć cały rozdzielacz wizualnie, bo to szybka kontrola, która pozwala wyłapać problem, zanim urośnie do większej awarii.
Jeżeli instalacja pracuje cicho, a przepływy trzymają się ustawionych wartości, nie ma sensu rozbierać wszystkiego profilaktycznie. W podłogówce stabilność często jest więcej warta niż „dokręcanie na wszelki wypadek”.
Zanim uznam, że winny jest rozdzielacz, sprawdzam jeszcze trzy rzeczy
Gdy klient mówi mi, że podłogówka grzeje nierówno, nie zaczynam od wymiany części. Najpierw patrzę na trzy elementy: czy układ jest odpowietrzony, czy źródło ciepła i pompa pracują zgodnie z założeniem oraz czy sterowanie faktycznie otwiera odpowiednie strefy. Dopiero potem wracam do regulacji przepływu, bo bardzo często problem leży obok, a nie w samym wskaźniku.
Jeśli mam zostawić jedną praktyczną myśl, to właśnie tę: dobrze ustawiony przepływ w pętlach daje równy komfort, cichszą pracę i mniej nerwowej zabawy z termostatami. W podłogówce nie chodzi o to, by wszystko było „na maksa”, tylko by każda strefa dostała dokładnie tyle wody, ile potrzebuje. I to jest moment, w którym ten niepozorny element naprawdę zaczyna pracować na cały dom.
