Łączenie ogrzewania podłogowego z grzejnikami może działać bardzo dobrze, ale tylko wtedy, gdy instalacja jest zaprojektowana pod wspólne źródło ciepła, a nie pod przypadkowo zebrane elementy. W praktyce podłogówka i grzejniki na jednym obiegu to temat o temperaturze zasilania, hydraulice, doborze pomp i sterowaniu, a nie o samym „podłączeniu rur”. W tym tekście pokazuję, kiedy taki układ ma sens, jak go bezpiecznie zbudować i jakie błędy najczęściej psują komfort oraz ekonomię pracy.
Najważniejsze rzeczy do sprawdzenia przed połączeniem obu systemów
- Podłogówka i grzejniki mogą współpracować, ale zwykle nie lubią tej samej temperatury zasilania.
- Podłogówka pracuje najczęściej przy niższych parametrach niż grzejniki, dlatego często potrzebuje mieszacza.
- Jeden wspólny parametr ma sens tylko wtedy, gdy cała instalacja jest niskotemperaturowa i dobrze policzona.
- Najbezpieczniejszy układ to zwykle dwa obiegi z osobną regulacją: grzejnikowy i podłogowy.
- Najczęstszy błąd to ustawienie wysokiej temperatury „pod grzejniki” i zmuszanie podłogi do pracy w tych samych warunkach.
- W modernizacji często bardziej opłaca się przewymiarować grzejniki lub rozdzielić obiegi niż walczyć z kompromisem na siłę.
Kiedy jeden układ ma sens, a kiedy lepiej go rozdzielić
Z mojego doświadczenia wynika, że pytanie nie brzmi „czy da się to połączyć”, tylko „czy da się to zrobić bez ciągłej walki z temperaturą”. Wspólny układ ma sens wtedy, gdy budynek jest dobrze ocieplony, źródło ciepła pracuje niskotemperaturowo, a grzejniki nie potrzebują wysokich parametrów, żeby dogrzać pomieszczenia.
Najczęściej taki układ wychodzi dobrze w nowych domach albo po gruntownej modernizacji, kiedy grzejniki są przewymiarowane lub od początku dobrane jako niskotemperaturowe. W praktyce oznacza to, że cała instalacja może pracować w podobnym zakresie, bez konieczności podnoszenia temperatury do poziomu, który szkodzi podłodze. Jeśli jednak masz stare, małe grzejniki i do tego chcesz dołożyć ogrzewanie podłogowe, zwykle kończy się to potrzebą rozdzielenia obiegów.
- Dobry kandydat do wspólnego układu to dom o niskim zapotrzebowaniu na ciepło i stabilnym źródle niskotemperaturowym.
- Zły kandydat to modernizacja starego domu, gdzie grzejniki wymagają wyższych temperatur niż podłoga może bezpiecznie przyjąć.
- Największy sens ekonomiczny ma układ, w którym nie trzeba podnosić temperatury tylko po to, by nadrobić niedowymiarowane grzejniki.
Gdy ta decyzja jest już jasna, trzeba przejść do sedna, czyli do temperatury zasilania i tego, dlaczego ona przesądza o sukcesie całej instalacji.
Temperatura zasilania decyduje o wszystkim
Podłogówka i grzejniki zachowują się inaczej, bo inaczej oddają ciepło. Ogrzewanie podłogowe pracuje z dużą powierzchnią i niską temperaturą, a grzejniki oddają moc przede wszystkim przez wyższą temperaturę wody i intensywniejszą konwekcję. Dlatego jeden wspólny parametr działa tylko wtedy, gdy jest dobrany do obu odbiorników jednocześnie.
W praktyce podłogówka zwykle pracuje przy zasilaniu rzędu 30-45°C, nowoczesne grzejniki niskotemperaturowe przy 40-55°C, a tradycyjne grzejniki często potrzebują 55-70°C lub więcej. To właśnie ta różnica robi największy problem. Jeśli ustawisz temperaturę pod grzejniki, podłoga może zacząć być zbyt ciepła. Jeśli ustawisz ją pod podłogę, stare grzejniki mogą przestać dogrzewać pomieszczenia.
| Odbiornik ciepła | Typowy zakres pracy | Co to oznacza w praktyce |
|---|---|---|
| Ogrzewanie podłogowe | 30-45°C | Wymaga niższej temperatury i stabilnego przepływu |
| Grzejniki niskotemperaturowe | 40-55°C | Mogą współpracować z nowoczesnym źródłem ciepła |
| Tradycyjne grzejniki | 55-70°C | Przy takich parametrach podłoga zwykle wymaga ochrony przez mieszacz |
Warto też pamiętać o samej podłodze. W praktyce przyjmuje się ograniczenia maksymalnej temperatury powierzchni, zwykle około 29°C w strefie przebywania ludzi, około 33°C w łazienkach i około 35°C w strefach brzegowych. To oznacza, że instalację trzeba projektować pod komfort i bezpieczeństwo materiałów wykończeniowych, a nie pod „jak najcieplejszą wodę w rurze”. Z tej różnicy temperatur wynika potrzeba odpowiedniej hydrauliki, o której za chwilę przechodzę.
Jak zbudować instalację, żeby była stabilna i bezpieczna
Najlepszy układ to nie „jeden przewód dla wszystkiego”, tylko jedna instalacja z przemyślanym rozdziałem parametrów. W nowoczesnym domu najczęściej robi się jeden obieg grzejnikowy i osobny obieg podłogowy z mieszaniem. Dzięki temu każde źródło i każdy odbiornik dostaje wodę o parametrach, których naprawdę potrzebuje.
| Element | Rola | Kiedy jest potrzebny |
|---|---|---|
| Zawór mieszający | Obniża temperaturę wody kierowanej do podłogówki | Prawie zawsze, gdy podłoga ma pracować przy niższej temperaturze niż grzejniki |
| Grupa pompowa | Wymusza odpowiedni przepływ przez rozdzielacz | Gdy pętle są dłuższe lub jest ich więcej |
| Rozdzielacz | Rozprowadza wodę na poszczególne pętle | W każdej instalacji podłogowej |
| Sprzęgło hydrauliczne | Oddziela hydraulicznie źródło ciepła od kilku obiegów | Przy większych instalacjach i różnych przepływach po stronie odbiorników |
| Automatyka pogodowa | Dopasowuje temperaturę do warunków zewnętrznych | W praktyce zawsze, jeśli zależy Ci na stabilnej pracy |

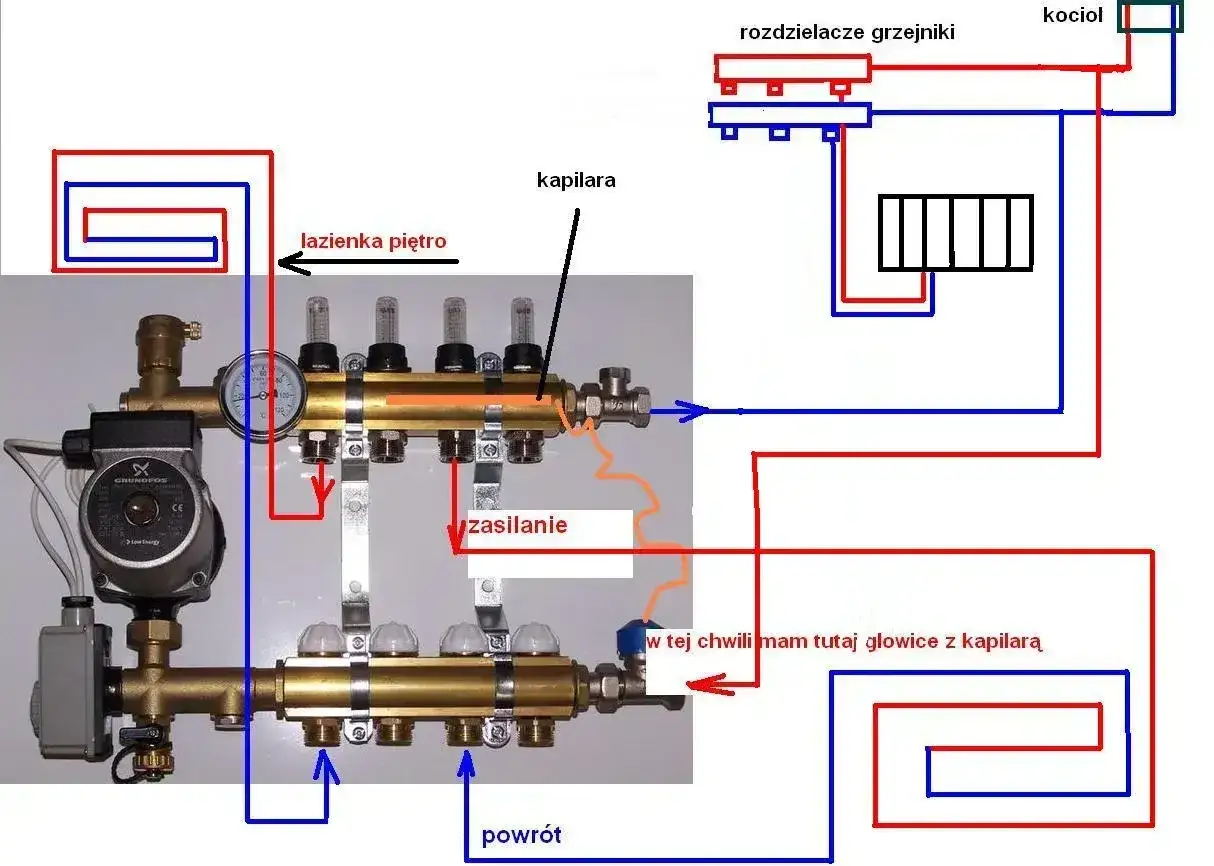

W praktyce są dwa schematy, które widuję najczęściej. Pierwszy to źródło ciepła, obieg grzejnikowy bezpośredni i obieg podłogowy przez grupę mieszającą. Drugi to źródło ciepła pracujące przez sprzęgło hydrauliczne, a za nim dwa niezależne obiegi z własnymi pompami i regulacją. Ten drugi wariant daje większą elastyczność, ale jest też droższy i bardziej rozbudowany.
Krzywa grzewcza też ma tu znaczenie. To ustawienie automatyki, które mówi źródłu ciepła, jaką temperaturę wody wysłać przy danej temperaturze zewnętrznej. Bez dobrze ustawionej krzywej instalacja będzie przegrzewać albo niedogrzewać strefy, nawet jeśli hydraulicznie jest złożona poprawnie. Skoro wiesz już, jak to budować, trzeba jeszcze sprawdzić, kiedy da się całość uprościć i naprawdę zrezygnować z mieszacza.
Kiedy da się uprościć instalację i zrezygnować z osobnego mieszacza
To możliwe, ale tylko pod jednym warunkiem: cały budynek musi pracować na niskiej temperaturze zasilania. Taki układ spotyka się tam, gdzie grzejniki są przewymiarowane, dom ma niskie straty ciepła, a źródłem jest pompa ciepła albo kocioł kondensacyjny dobrze ustawiony pod niskie parametry. Wtedy całe ogrzewanie może iść jednym, wspólnym torem.
| Sytuacja | Czy jeden niskotemperaturowy obieg ma sens | Uwagi |
|---|---|---|
| Nowy, dobrze ocieplony dom | Tak, często | Pod warunkiem prawidłowego doboru grzejników i obliczeń strat ciepła |
| Pompa ciepła i duże grzejniki niskotemperaturowe | Tak | To zwykle najczystsze rozwiązanie hydrauliczne |
| Stary dom z małymi grzejnikami | Raczej nie | Podłogówka będzie wymagała ochrony przed zbyt wysoką temperaturą |
| Duża różnica między strefami budynku | Nie | Lepsze będą dwa obiegi z osobną regulacją |
Przy pompach ciepła ten temat jest szczególnie ważny. Takie źródła pracują najlepiej przy niskich temperaturach zasilania, a wraz ze wzrostem temperatury ich efektywność spada. W praktyce oznacza to, że dla podłogówki najlepiej celować w okolice 30-35°C, a dla grzejników niskotemperaturowych w 40-45°C. Jeśli instalacja wymusza wyższe parametry, płacisz za to wyższym zużyciem energii i gorszym komfortem. Z tego właśnie powodu nie zawsze opłaca się „oszczędzić” na mieszaczu.
Jeśli nadal brzmi to prosto tylko na papierze, spójrzmy na błędy, które najczęściej wychodzą dopiero po uruchomieniu całego systemu.
Najczęstsze błędy, które szybko wychodzą w użytkowaniu
Najwięcej problemów widzę wtedy, gdy instalacja została złożona poprawnie mechanicznie, ale źle od strony parametrów. Sama rura, rozdzielacz czy kocioł nie wystarczą, jeśli nikt nie policzył przepływów, temperatur i strat ciepła.
| Błąd | Co się dzieje | Co robić zamiast tego |
|---|---|---|
| Ustawienie jednej wysokiej temperatury dla całej instalacji | Podłoga robi się zbyt ciepła, a komfort spada | Stosować mieszacz albo rozdzielić obiegi |
| Brak równoważenia hydraulicznego | Jedne pomieszczenia grzeją za mocno, inne za słabo | Wyregulować przepływy na rozdzielaczach i zaworach |
| Zbyt długie pętle podłogowe | Ostatnie metry pętli grzeją wyraźnie słabiej | Trzymać się sensownych długości i średnic rur |
| Źle ustawiona krzywa grzewcza | Instalacja faluje, przegrzewa się albo niedogrzewa | Dopasować automatyki do realnych strat budynku |
| Brak automatyki strefowej | Salon, łazienka i sypialnia pracują jak jedna strefa | Rozdzielić sterowanie tam, gdzie potrzeba innego komfortu |
Objawy źle zrobionej instalacji są zwykle bardzo podobne: grzejniki są gorące, a podłoga za ciepła albo odwrotnie, część domu dogrzewa się tylko przy wysokiej temperaturze na kotle, a inne pomieszczenia nie reagują tak, jak powinny. Jeśli podłoga robi się ciepła tylko przy rozdzielaczu, a dalej pozostaje chłodna, pierwszym podejrzanym jest zbyt mały przepływ lub błędne zrównoważenie pętli. Gdy to wiesz, łatwiej ocenić, co naprawdę opłaca się w budowie i modernizacji.
Co zwykle opłaca się najbardziej przy budowie i modernizacji
Jeśli projektuję nowy dom, zwykle wybieram jeden niskotemperaturowy system dla całego budynku albo dwa obiegi, ale oba zaplanowane od początku pod niskie parametry. To daje najlepszy komfort i najniższe koszty eksploatacji. W modernizacji sytuacja wygląda inaczej: jeśli istniejące grzejniki są stare i małe, lepiej nie udawać, że dadzą radę pracować jak nowoczesne niskotemperaturowe odbiorniki.
| Wariant | Dla kogo | Plusy | Minusy |
|---|---|---|---|
| Jeden niskotemperaturowy układ dla całego domu | Nowy dom, głęboka termomodernizacja | Prosta hydraulika, wysoka efektywność, łatwiejsza regulacja | Wymaga dobrego projektu i odpowiednio dużych odbiorników |
| Dwa obiegi z mieszaczem | Dom z częścią grzejnikową i częścią podłogową | Duża elastyczność, bezpieczna temperatura podłogi | Wyższy koszt osprzętu i więcej elementów do regulacji |
| Uproszczona modernizacja bez przebudowy | Gdy budżet jest ograniczony | Niższy koszt wejścia | Najwięcej kompromisów i największe ryzyko nierównego komfortu |
Sam osprzęt nie jest dziś kosmicznie drogi, ale też nie jest darmowy. Za grupę mieszającą z pompą trzeba obecnie liczyć zwykle około 1 560-1 760 zł brutto, a pełny koszt dodatkowego obiegu po doliczeniu rozdzielacza, automatyki i montażu szybko rośnie do kilku tysięcy złotych. Z drugiej strony to właśnie te elementy decydują, czy instalacja będzie działać stabilnie przez lata, czy będzie wymagała ciągłego „dokręcania” przez użytkownika. Z tego powodu najrozsądniej patrzeć nie na sam koszt zakupu, ale na koszt błędnej decyzji projektowej.
Co bym wybrał w nowym domu i co w remoncie
Gdybym dziś projektował nowy dom, od razu próbowałbym zejść z całej instalacji do jednego niskiego parametru i dobrać emitery tak, by nie trzeba było ratować się wysoką temperaturą wody. W takim scenariuszu podłogówka z grzejnikami nie są problemem, tylko częścią jednego systemu. To najczystsze rozwiązanie, pod warunkiem że ktoś policzy bilans cieplny każdego pomieszczenia, a nie tylko rozrysuje rury na planie.
W remoncie patrzę bardziej zachowawczo. Jeśli zostają stare grzejniki, a do tego dochodzi nowa podłogówka, zwykle lepiej rozdzielić układ albo przynajmniej dać podłodze własną regulację temperatury. Dla mnie dobry instalator to taki, który potrafi wprost odpowiedzieć na trzy pytania: jaką temperaturę ma mieć zasilanie, jak będzie sterowany każdy obieg i co stanie się, gdy źródło ciepła będzie pracowało w mroźny dzień. Jeśli te odpowiedzi są klarowne, instalacja ma dużą szansę działać bez problemów. Jeśli nie, kompromis zemści się szybko, najczęściej rachunkiem albo dyskomfortem.
Jeżeli mam zostawić jedną praktyczną myśl, to tę: nie projektuj ogrzewania pod hasło „da się połączyć”, tylko pod pytanie „czy połączone układy będą miały swoje temperatury, swoje przepływy i swoją regulację”. Właśnie od tego zależy, czy podłoga będzie przyjemna, grzejniki skuteczne, a cała instalacja po prostu spokojna w codziennym użytkowaniu.
