Dobrze przygotowany projekt ogrzewania podłogowego decyduje nie tylko o komforcie, ale też o tym, czy instalacja będzie równomierna, ekonomiczna i możliwa do sensownego wyregulowania. W tym artykule pokazuję, co powinno znaleźć się w dokumentacji, jak czytać rozstawy pętli i parametry hydrauliczne oraz gdzie najłatwiej popełnić błąd, który potem kosztuje najwięcej. Dorzucam też praktyczne widełki kosztów i wskazówki, które pomagają ocenić ofertę wykonawcy bez zgadywania.
Najpierw liczby, potem rury, bo w podłogówce kolejność ma znaczenie
- Projekt opiera się na obliczeniach strat ciepła, a nie na samym metrażu pomieszczeń.
- Rozstaw rur, długość pętli i przepływy muszą wynikać z mocy potrzebnej w każdym pokoju.
- Wykończenie podłogi ma realny wpływ na oddawanie ciepła, szczególnie przy drewnie i grubych okładzinach.
- W strefie stałego przebywania ludzi podłoga nie powinna zwykle przekraczać 29°C, a w łazience dopuszcza się więcej.
- Dobrze przygotowana dokumentacja ogranicza ryzyko niedogrzania, hałasu na rozdzielaczu i kosztownych przeróbek.
Co naprawdę zawiera projekt ogrzewania podłogowego
Ja zawsze zaczynam od jednego założenia: bez policzenia zapotrzebowania na ciepło nie ma mowy o dobrym doborze podłogówki. Rysunek bez obliczeń bywa estetyczny, ale w praktyce niewiele daje, bo instalacja musi zadziałać w konkretnym domu, z konkretną izolacją, oknami i wykończeniem.
Dobrze zrobiona dokumentacja powinna łączyć obliczenia, rzut instalacji i zestawienie materiałów. Jeśli któregoś z tych elementów brakuje, zwykle szybko wychodzą problemy przy montażu albo późniejszym uruchomieniu.
| Element dokumentacji | Co powinien zawierać | Dlaczego to ważne |
|---|---|---|
| Obliczenia strat ciepła | OZC, czyli obliczenie zapotrzebowania na ciepło dla każdego pomieszczenia | Bez tego nie da się sensownie dobrać mocy instalacji |
| Rzut kondygnacji | Przebieg pętli, rozdzielacze, strefy brzegowe, miejsca dylatacji | Ułatwia montaż i pozwala uniknąć kolizji z zabudową |
| Parametry hydrauliczne | Długości obiegów, przepływy, nastawy wstępne, średnice rur | To one decydują, czy każda pętla dostanie właściwą ilość wody |
| Warstwy podłogi | Izolacja, jastrych, czyli warstwa wylewki, oraz okładzina | Wpływają na wysokość podłogi, bezwładność cieplną i emisję ciepła |
| Automatyka | Termostaty, siłowniki, czujniki i sposób sterowania strefami | Pomaga utrzymać stabilną temperaturę bez ręcznego korygowania wszystkiego |
W praktyce projekt nie kończy się na samym rozrysowaniu rur. Jeśli dokumentacja nie mówi, jak system ma zostać uruchomiony, zrównoważony i później sterowany, wykonawca i inwestor zostają z domysłami. A podłogówka nie lubi domysłów.
Właśnie dlatego tak ważne jest, by najpierw ustawić fundament obliczeniowy, a dopiero potem przejść do pętli i rozdzielaczy.

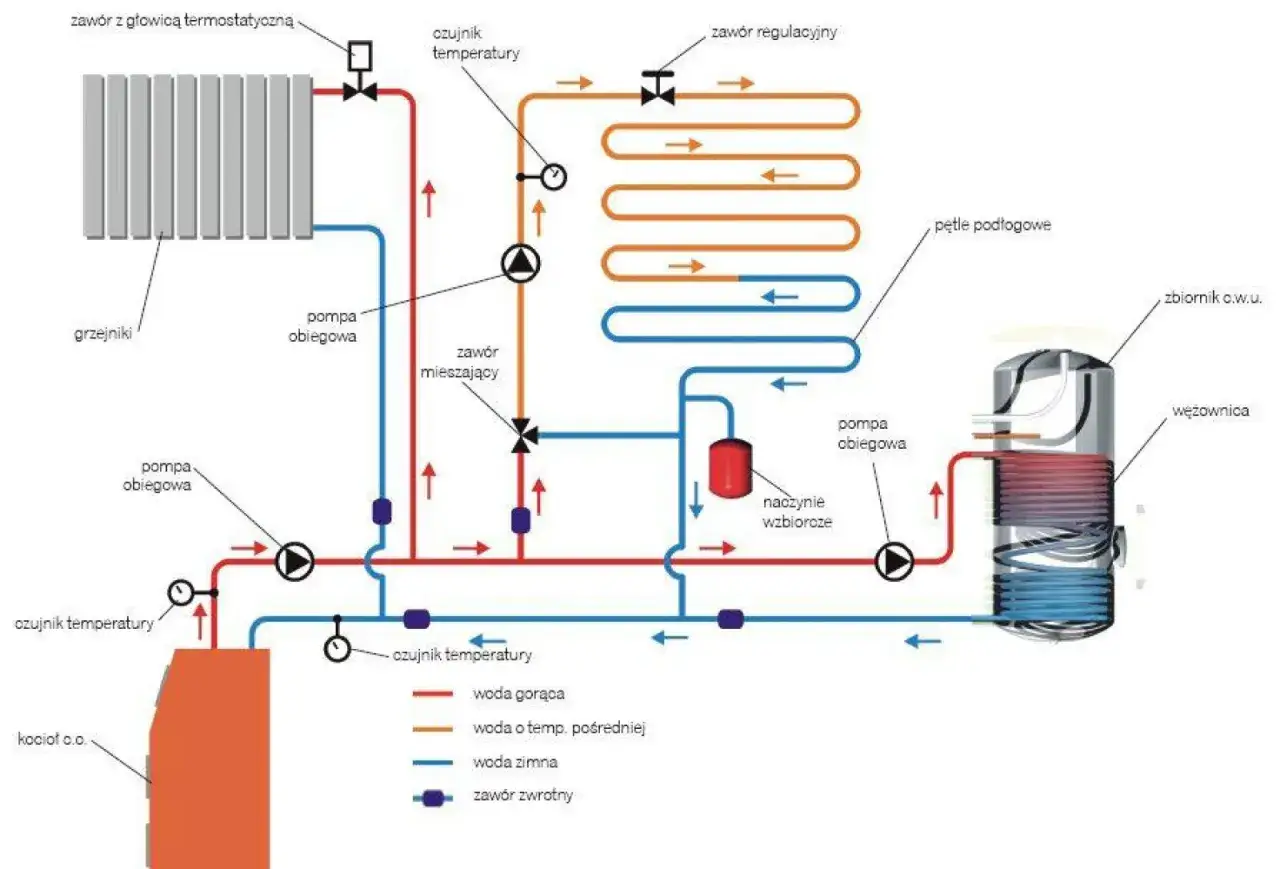

Jak wyglądają pętle, strefy i rozdzielacze w praktyce
Tu najłatwiej odróżnić projekt narysowany „na oko” od dokumentacji, którą da się naprawdę zamontować. Dobrze rozpisany układ pokazuje nie tylko trasę rur, ale też logikę pracy całego systemu: gdzie jest większa gęstość, gdzie wystarczy łagodniejsze grzanie i jak każdy obieg wraca do rozdzielacza.
Spirala daje najbardziej równy rozkład ciepła
W większych, otwartych pomieszczeniach spirala zwykle sprawdza się najlepiej, bo zasilanie i powrót biegną obok siebie. Dzięki temu podłoga grzeje bardziej równomiernie, a różnice temperatur między początkiem i końcem pętli są mniejsze.
Meander bywa prostszy, ale wymaga większej dyscypliny
Układ meandrowy dobrze działa tam, gdzie pomieszczenie jest długie i wąskie, albo gdy trzeba szybko rozrysować prosty obieg. Trzeba jednak pamiętać, że pierwsza część pętli jest cieplejsza niż ostatnia, więc bez przemyślenia może pojawić się nierówny komfort.
Przeczytaj również: Sterowanie podłogówką - Jak wybrać regulator i ustawić?
Strefy brzegowe robią większą różnicę, niż wygląda na papierze
Przy dużych przeszkleniach, drzwiach tarasowych i chłodnych ścianach zewnętrznych projektant zwykle zagęszcza rozstaw rur. W praktyce najczęściej pracuje się na krokach 10-15 cm, a tam, gdzie potrzeba wyższej mocy, schodzi się nawet do 5-10 cm. W katalogach technicznych spotyka się właśnie takie wartości, bo one pozwalają dopasować emisję ciepła bez sztucznego podbijania temperatury zasilania.
Do tego dochodzi długość obiegów. Przy rurze 16 mm sensowna pętla zwykle nie powinna przekraczać około 100 m, przy 17 mm około 120 m, a przy 20 mm około 150 m. Po przekroczeniu tych granic hydraulika zaczyna się komplikować, a wyregulowanie instalacji robi się dużo trudniejsze.
Na powierzchniach trwale zabudowanych nie planuję pełnego pola grzewczego, jeśli nie ma ku temu wyraźnego powodu technicznego. Projekt ma grzać pomieszczenie, a nie tylko „wypełniać” metry na rzucie. Następny krok to dopasowanie parametrów do samego budynku i jego wykończenia.
Jak dobrać parametry do budynku i wykończenia
Ja zawsze patrzę na trzy rzeczy jednocześnie: straty ciepła, wysokość dostępnej podłogi i rodzaj okładziny. Jeśli jedno z tych ogniw jest słabe, cała instalacja zaczyna pracować na kompromisach.
Jak przypomina poradnik techniczny Purmo, w strefie stałego przebywania ludzi dopuszczalna maksymalna temperatura powierzchni podłogi wynosi 29°C, a w łazienkach można przyjąć 33°C. To ważne, bo komfort w podłogówce nie polega na „jak najgorętszej” posadzce, tylko na takim doborze mocy, żeby pomieszczenie było ciepłe bez przegrzewania podłogi.
| Wykończenie | Co oznacza dla projektu | Na co uważać |
|---|---|---|
| Ceramika lub kamień | Dobra przewodność i łatwiejsze oddawanie ciepła | Najprościej osiągnąć zakładane parametry |
| Deska warstwowa lub panele | Większy opór cieplny i większa wrażliwość na temperaturę | Trzeba pilnować zaleceń producenta i nie przesadzić z temperaturą |
| Gruby dywan | Wyraźnie ogranicza emisję ciepła z podłogi | Wymaga ostrożnego doboru mocy i gęstości rur |
| Modernizacja z małą rezerwą wysokości | Klasyczny układ mokry może się nie zmieścić | Często lepiej sprawdza się system suchy albo niskoprofilowy |
Jeśli finalna podłoga nie jest jeszcze wybrana, bezpiecznym punktem odniesienia bywa przyjęcie oporu cieplnego na poziomie 0,10 m²K/W. W łazienkach z ceramiką można zejść niżej, zwykle do 0,00-0,05 m²K/W. To drobiazg na papierze, ale w gotowym domu potrafi zrobić dużą różnicę w odczuciu ciepła.
W nowych budynkach łatwiej to wszystko spiąć, bo warstwy podłogi można zaplanować od początku. Przy modernizacjach liczy się już każdy centymetr, a wtedy projekt musi być jeszcze dokładniejszy niż w nowym domu. I właśnie wtedy widać, ile naprawdę kosztuje dobra dokumentacja.
Ile kosztuje dokumentacja i co najbardziej podbija budżet
Sam projekt to zwykle niewielka część całej inwestycji, ale to właśnie on decyduje, czy reszta pieniędzy zostanie wydana sensownie. W praktyce dla małego domu jednorodzinnego dokumentacja bywa wyceniana orientacyjnie od kilkuset złotych do około 1500 zł, a przy większych budynkach, instalacjach mieszanych albo rozbudowanej automatyce koszt rośnie.
W 2026 roku najczęściej największy wpływ na cenę mają: liczba pomieszczeń, stopień skomplikowania rzutu, potrzeba dodatkowych obliczeń oraz to, czy projekt obejmuje także korekty po stronie wykonawczej. Jeśli trzeba dopracować kilka wersji albo rozwiązać kolizje z układem mebli, cena rośnie szybciej niż sam metraż.
Jak podaje Murator, sama robocizna ułożenia wodnej podłogówki najczęściej mieści się w widełkach 80-120 zł/m², zależnie od skomplikowania. Dla typowego domu 100 m² kompletna instalacja bez wylewki to zwykle wydatek liczony już w kilkunastu tysiącach złotych, więc dobry projekt szybko się broni, jeśli ograniczy choć jedną poprawkę albo niepotrzebny nadmiar materiału.
Najbardziej lubię wydawać pieniądze na obliczenia, a nie na gaszenie problemów po montażu. Taki projekt powinien dawać jasną odpowiedź nie tylko na pytanie „ile to kosztuje”, ale też „dlaczego właśnie tak”.
Najczęstsze błędy, które widać dopiero po uruchomieniu
Najdroższe pomyłki zwykle nie wyglądają groźnie na etapie budowy. Rura jest ułożona, wylewka zalana, wszystko wygląda porządnie. Problem wychodzi dopiero po uruchomieniu, kiedy okazuje się, że jedna strefa grzeje za mocno, a inna wymaga ciągłej walki z przepływem.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Projekt bez obliczeń strat ciepła | Za mała albo za duża moc w pomieszczeniach | Najpierw policzyć OZC, potem rysować pętle |
| Zbyt długie obiegi | Trudna regulacja i duże spadki ciśnienia | Trzymać się rozsądnych długości pętli już na etapie projektu |
| Za mało izolacji pod jastrychem | Większe straty w dół i gorszy komfort | Nie oszczędzać na izolacji, jeśli wysokość na to pozwala |
| Ignorowanie oporu cieplnego okładziny | Podłoga oddaje mniej ciepła, niż zakładano | Sprawdzić parametry wykończenia jeszcze przed zamówieniem materiału |
| Brak dylatacji i stref brzegowych | Pęknięcia, lokalne przegrzania, problemy przy oknach | Wyznaczyć szczeliny konstrukcyjne i zagęszczenia rur w projekcie |
| Źle wyregulowany rozdzielacz | Jedne pomieszczenia są za ciepłe, inne niedogrzane | Zaplanować nastawy wstępne i zrównoważenie hydrauliczne |
Najbardziej kosztowne są błędy, których nie widać od razu. Podłogówka może wyglądać świetnie na zdjęciu z budowy, a potem wymagać ręcznego „ratowania” przepływów i temperatur. Dlatego na koniec zawsze sprawdzam jeszcze kilka rzeczy, zanim zaakceptuję dokumentację.
Na co patrzę, zanim zaakceptuję dokumentację
Jeśli projekt ma być naprawdę użyteczny, musi odpowiadać na kilka prostych pytań bez oglądania się na wykonawcę. U mnie taki filtr jest krótki, ale bezlitosny.
- Czy dla każdego pomieszczenia podano obciążenie cieplne i przyjęte założenia?
- Czy na rzutach widać rozstaw rur, długość pętli, strefy brzegowe i miejsca dylatacji?
- Czy jest schemat rozdzielaczy z przepływami, nastawami i średnicami przewodów?
- Czy uwzględniono warstwy podłogi, wysokość posadzki i rodzaj wykończenia?
- Czy automatyka ma sens w praktyce, a nie tylko wygląda nowocześnie na papierze?
- Czy dokumentacja mówi coś o uruchomieniu, regulacji i późniejszej eksploatacji?
Jeśli na któreś z tych pytań nie ma odpowiedzi, proszę o poprawkę przed startem robót. To drobny koszt na tym etapie i duża oszczędność nerwów później. W dobrze zrobionym projekcie podłogówki nie chodzi o ładny rysunek, tylko o instalację, którą da się wykonać, wyregulować i utrzymać bez zgadywania.
